# Описание и работа прибора
# Назначение изделия
ТБК-100 предназначены для измерения сигналов первичных измерительных преобразователей (ИП) расхода, температуры и давления и преобразования их в соответствующие физические величины, с последующим расчетом тепловой энергии воды, суммирования с нарастающим итогом, усреднения и архивирования по интервалам времени измеренных и расчетных значений параметров.
ТБК-100 применяются в составе теплосчетчиков и других измерительных систем.
# Технические характеристики
Расчет расхода и тепловой энергии воды по измеренным сигналам ИП объема, температуры и давления выполняется в соответствии с ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, МИ 2412-97 и «Правилами коммерческого учета тепловой энергии, теплоносителя», утвержденными постановлением правительства РФ №1034 от 18.11.2013.
- ТБК-100 выполняют измерения и расчеты по таблице 2.1;
- Метрологические характеристики приведены в таблице 2.2;
- Электрические характеристики ИК приведены в таблице 2.3;
- Сервисные функции ТБК-100 приведены в таблице 2.4.
Таблица 2.1 – Измерения и расчеты
| Измерение сопротивления, силы электрического тока, периода импульсов ИП |
| Измерение времени, ведение календаря |
| Расчет температуры по измеренному сопротивлению ИП температуры |
| Расчет давления воды по измеренной силе электрического тока ИП давления |
| Расчет объемного расхода по измеренному периоду импульсов ИП расхода |
| Расчет массового расхода воды по объемному расходу, температуре и давлению |
| Расчет тепловой энергии в соответствии с выбранной схемой теплоснабжения |
| Выполнение арифметических действий над параметрами |
| Суммирование с нарастающим итогом расхода и тепловой энергии по часам, суткам, месяцам |
| Вычисление средних значений температуры и давления по часам, суткам, месяцам |
| Вычисление средневзвешенных по расходу значений температуры по часам, суткам, месяцам |
Таблица 2.2 – Метрологические характеристики
| Наименование характеристики | Значение |
|---|---|
| Количество измерительных каналов (ИК), шт.: | |
| ИК температуры (измерение сопротивления ТСП и преобразование в температуру) | до 5 1) |
| ИК разности температуры (измерение сопротивления комплекта ТСП и преобразование в разность температуры) | до 10 1) |
| ИК давления (измерение силы тока ИП давления в диапазоне от 4 до 20 мА и преобразование в давление) | до 5 1) |
| ИК расхода (измерение периода импульсов ИП объемного расхода в диапазоне от 1·10-2 до 1·103 с, преобразование в массовый расход и суммирование с нарастающим итогом) | до 6 1) |
| Диапазоны измерений и преобразований: | |
| в температуру воды, °С | от 0 до +180 |
| в разность температуры воды, °С | от +3 до +150 |
| в температуру воздуха, °С | от - 50 до +50 |
| в давление (избыточное), МПа | от 0 до 2,5 |
| в расход, м3/ч, кг/ч | от 1 · 10-3 до 1 · 106 |
| в тепловую энергию, ГДж | от 0 до 1 · 106 |
| Пределы допускаемой абсолютной погрешности ИК температуры, °С | ±0,1 |
| Пределы допускаемой абсолютной погрешности ИК разности температуры, °С | ±0,05 |
| Пределы допускаемой приведенной к диапазону измерений погрешности ИК давления, % | ±0,1 |
| Пределы допускаемой относительной погрешности ИК расхода, % | ±0,1 |
| Пределы допускаемой относительной погрешности измерения времени, % | ±0,01 |
| Пределы допускаемой относительной погрешности при измерении и преобразовании, %: | |
| тепловой энергии воды в закрытой системе теплоснабжения 2) | ±(0,5+3/Δt) |
| потерь тепловой энергии с утечкой теплоносителя и на ГВС в открытой водяной системе теплоснабжения 3) | ±(0,1+0,2 / Ky+10 / Δtхи) |
| тепловой энергии воды в открытой системе теплоснабжения 2) 3) | ±(0,5+3/Δt+0,001*Δtхи/Ky) |
| тепловой энергии воды в отдельном трубопроводе 4) | ±(0,2+10/Δtхи) |
Примечания:
| |
Таблица 2.3 – Электрические характеристики ИК
| Наименование характеристики | Значение |
|---|---|
| ИК температуры и разности температуры: | |
| Сила тока через ТСП, не более, мА | 1,0 |
| ИК давления: | |
| Напряжение питания ИП давления, В | 24,0 ± 2,4 |
| Ограничение силы тока при КЗ, мА | 28,0 ± 5,0 |
| ИК расхода: | |
| Напряжение в состоянии «Разомкнуто», В | 24,0 ± 2,4 |
| Сила тока в состоянии «Замкнуто», мА | 10,0 ± 2,0 |
| Допустимая длительность импульса, не менее, мс | 0,5 |
| Допустимый «дребезг» контактов ИП, не более, мс | 0,5 |
Таблица 2.4 – Сервисные функции ТБК-100
| Выбор из списка схемы теплоснабжения и настройку ее в соответствии с применением |
| Архивирование параметров по часам, глубина архива 64 суток |
| Архивирование параметров по суткам, глубина архива 1 год |
| Архивирование параметров по месяцам, глубина архива 4 года |
| Оценка состояния ИП по выходу контролируемых параметров за технологические уставки |
| Регистрация текущего состояния на дискретных входах |
| Обмен данными с ПК через интерфейсные каналы RS-485 и USB |
| Индикация на графическом дисплее и коррекция значений параметров с клавиатуры |
| Ведение архива вмешательств, событий и нештатных ситуаций |
| Учет времени исправной и неисправной работы и времени действия нештатных ситуаций |
| Хранение данных, размещенных в энергонезависимой памяти, в течение всего срока службы |
| Хранение данных, размещенных в оперативной памяти с питанием от литиевой батареи, при отсутствии питания не более 10000 часов за весь период эксплуатации |
В ТБК-100 применяется встроенное программное обеспечение (ПО), разделенное на метрологически значимую часть и метрологически не значимую часть. Идентификационные данные метрологически значимой части программного обеспечения, используемого в ТБК-100, приведены в таблице 2.5. Подробное описание ПО ТБК-100 приведено в документе ТБК.06.01 13.
Доступ к изменению параметров и конфигурации ТБК-100 защищен пломбированием. Доступ к заводским параметрам дополнительно защищен паролем, являющимся 8-разрядным шестнадцатеричными числом.
Уровень защиты программного обеспечения ТБК-100 от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Программное обеспечение ТБК-100 соответствует требованиям ГОСТ Р 8.654-2015.
Таблица 2.5 – Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
|---|---|
| Идентификационное наименование ПО | ТБК-100 |
| Номер версии (идентификационный номер) ПО | 01.xx |
| Цифровой идентификатор ПО | 53B15A8C |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
- Питание ТБК-100 – источник питания постоянного тока напряжением (24,0 ± 2,4) В. Потребляемая мощность с учетом всех ИП не более 6 Вт.
- Изоляция измерительных электрических цепей относительно цепей питания выдерживает в течение 1 минуты действие испытательного напряжения практически синусоидальной формы амплитудой 500В, частотой от 45 до 65 Гц при нормальных климатических условиях.
- Минимально допустимое электрическое сопротивление изоляции электрических цепей питания относительно корпуса не менее 20 МОм при нормальных климатических условиях.
- ТБК-100 соответствуют требованиям ТР ТС 020/2011 по электромагнитной совместимости.
- ТБК-100 устойчивы и прочны к воздействию температуры и влажности окружающего воздуха согласно группе исполнения С3 по ГОСТ Р 52931.
- ТБК-100 устойчивы и прочны к воздействию атмосферного давления согласно группе исполнения Р1 по ГОСТ Р 52931.
- ТБК-100 устойчивы и прочны к воздействию механических нагрузок согласно группе исполнения L1 по ГОСТ Р 52931.
- Защищенность ТБК-100 от проникновения воды и внешних твердых предметов соответствует степени защиты IP20 по ГОСТ 14254.
- ТБК-100 прочны к воздействию климатических факторов и механических нагрузок в транспортной таре при транспортировании автомобильным и железнодорожным транспортом, а также авиатранспортом в герметизированных и отапливаемых отсеках в соответствии с ГОСТ Р 52931.
- Габаритные размеры не более 105х110х60 мм.
- Масса не более 0,3 кг.
- Средняя наработка на отказ 70000 ч. Критерием отказа является несоответствие требованиям ТУ 4217-001-65606972-19.
- Средний срок службы 12 лет. Критерием предельного состояния является превышение затрат на ремонт 50% стоимости нового прибора.
- Среднее время восстановления работоспособного состояния не более 4 ч.
# Устройство и работа прибора
# Конструкция и схема пломбирования

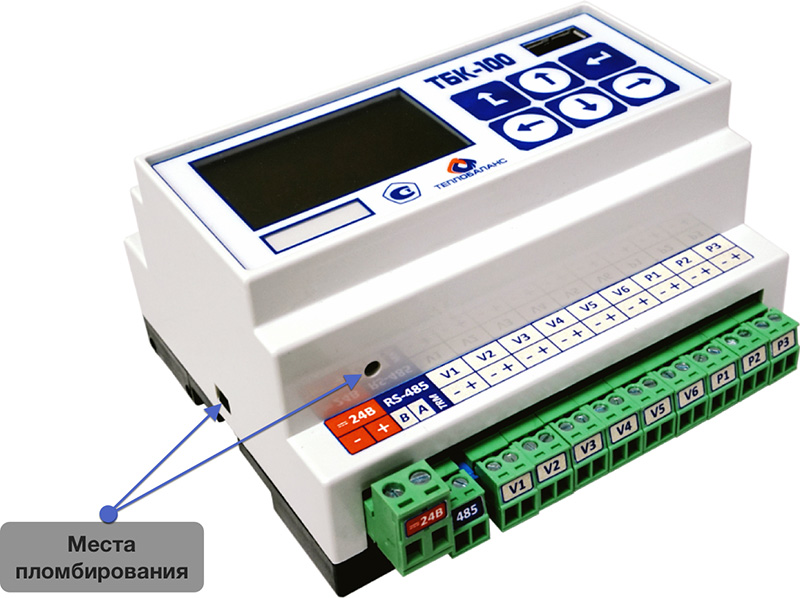

Рисунок 2.1 – Общий вид и схема пломбирования ТБК-100
Таблица 2.6 – Назначение клемм и наименование сигналов
| Обозначение | Наименование сигнала и назначение | |
|---|---|---|
| клеммы | контакта | |
| ⎓24В | + | Подключение источника питания постоянного тока 24 В |
| - | ||
| RS-485 | A | Подключение интерфейса RS-485 |
| B | ||
| RS-485 | TRM | Перемычка подключения встроенного согласующего сопротивления |
| V1 | + | ИК расхода №1 для подключения расходомера с числоимпульсным выходом |
| - | ||
| V2 | + | ИК расхода №2 для подключения расходомера с числоимпульсным выходом |
| - | ||
| V3 | + | ИК расхода №3 для подключения расходомера с числоимпульсным выходом |
| - | ||
| V4 | + | ИК расхода №4 для подключения расходомера с числоимпульсным выходом |
| - | ||
| V5 | + | ИК расхода №5 для подключения расходомера с числоимпульсным выходом |
| - | ||
| V6 | + | ИК расхода №6 для подключения расходомера с числоимпульсным выходом |
| - | ||
| P1 | + | ИК давления №1 для подключения датчика давления с выходным сигналом 4 – 20 мА по двухпроводной схеме |
| - | ||
| P2 | + | ИК давления №2 для подключения датчика давления с выходным сигналом 4 – 20 мА по двухпроводной схеме |
| - | ||
| P3 | + | ИК давления №3 для подключения датчика давления с выходным сигналом 4 – 20 мА по двухпроводной схеме |
| - | ||
| P4 | + | ИК давления №4 для подключения датчика давления с выходным сигналом 4 – 20 мА по двухпроводной схеме |
| - | ||
| P5 | + | ИК давления №5 для подключения датчика давления с выходным сигналом 4 – 20 мА по двухпроводной схеме |
| - | ||
| T1 | 1 | ИК температуры №1. Токовая цепь ТС (+) |
| 2 | ИК температуры №1. Измерительная цепь ТС (+) | |
| 3 | ИК температуры №1. Измерительная цепь ТС (–) | |
| 4 | ИК температуры №1. Токовая цепь ТС (–) | |
| T2 | 1 | ИК температуры №2. Токовая цепь ТС (+) |
| 2 | ИК температуры №2. Измерительная цепь ТС (+) | |
| 3 | ИК температуры №2. Измерительная цепь ТС (–) | |
| 4 | ИК температуры №2. Токовая цепь ТС (–) | |
| T3 | 1 | ИК температуры №3. Токовая цепь ТС (+) |
| 2 | ИК температуры №3. Измерительная цепь ТС (+) | |
| 3 | ИК температуры №3. Измерительная цепь ТС (–) | |
| 4 | ИК температуры №3. Токовая цепь ТС (–) | |
| T4 | 1 | ИК температуры №4. Токовая цепь ТС (+) |
| 2 | ИК температуры №4. Измерительная цепь ТС (+) | |
| 3 | ИК температуры №4. Измерительная цепь ТС (–) | |
| 4 | ИК температуры №4. Токовая цепь ТС (–) | |
| T5 | 1 | ИК температуры №5. Токовая цепь ТС (+) |
| 2 | ИК температуры №5. Измерительная цепь ТС (+) | |
| 3 | ИК температуры №5. Измерительная цепь ТС (–) | |
| 4 | ИК температуры №5. Токовая цепь ТС (–) | |
# Измерение сопротивления и преобразование в температуру
ТБК-100 имеет 5 ИК температуры Т1 … Т5 для измерения выходных сигналов ТСП.
Сопротивление измеряется первым каналом АЦП непосредственно относительно опорного сопротивления номиналом 200 Ом.
Для сглаживания шумов и случайных выбросов выполняется цифровая фильтрация по нескольким измерениям.
Полученные значения сопротивления ТСП далее преобразуются в температуру и используются в расчетах массового расхода и тепловой энергии воды в соответствии с выбранной схемой теплоснабжения.
# Измерение силы тока и преобразование в давление
ТБК-100 имеет 5 ИК давления P1 … P5 для измерения выходных сигналов ИП давления в диапазоне (4 – 20) мА.
Сила электрического тока определяется по измеренному напряжению и входному сопротивлению ИК. Для измерения напряжения используется второй канал АЦП. Значения входного сопротивления ИК являются заводскими параметрами прибора, определяемыми при его производстве.
Для сглаживания шумов и случайных выбросов выполняется цифровая фильтрация по нескольким измерениям.
Полученные значения силы электрического тока далее преобразуются в давление и используются в расчетах массового расхода и тепловой энергии воды в соответствии с выбранной схемой теплоснабжения.
# Измерение периода импульсов и преобразование в расход
ТБК-100 имеет 6 ИК расхода V1 … V6 для измерения выходных сигналов расходомеров и счетчиков объема воды. Кроме того, каждый из этих ИК может быть использован для приема статических сигналов (например, отсутствие воды в трубопроводе или реверс) с датчиков типа «сухой контакт».
Для исключения влияния помех и «дребезга» контактов ИП выполняется цифровая фильтрация.
Учтите
Для корректного измерения периода и фильтрации «дребезга» длительность импульсов на ИК расхода должна быть не менее 0,5 мс. Это следует учитывать при выборе и настройке расходомеров.
Измерение периода импульсов на каждом ИК выполняется между каждыми двумя импульсами. Значение периода обновляется один раз за цикл (1 с), но не чаще периода между импульсами. Полученные значения периода импульсов используются при поверке ИК и для расчета мгновенного расхода, в том числе, для определения выхода его значения за пределы измерений расходомера в целях фиксации нештатных ситуаций.
Одновременно с измерением периода на каждом ИК расхода выполняется счет импульсов. При этом ведется два синхронных счетчика импульсов.
Первый счетчик определяет число импульсов за последний цикл программы, и используется в дальнейшем при суммировании массового расхода с нарастающим итогом по интервалам времени и в расчете тепловой энергии.
Второй счетчик ведет общий счет импульсов по кольцу от 0 до 65535, и далее снова с нуля и используется только в технологических целях.
# Суммирование с нарастающим итогом и усреднение
Суммирование с нарастающим итогом любых накапливаемых параметров (расход, тепловая энергия, время работы) выполняется путем сложения предыдущего значения накапливаемого параметра с его приращением на данном цикле программы.
Приращение расхода за цикл вычисляется на каждом цикле непосредственно по количеству импульсов за цикл.
Для повышения точности суммирования любые накапливаемые значения хранятся в памяти с двойной точностью (целая и дробная часть). При превышении целой частью любого накапливаемого параметра числа 106 счет ее начинается снова с нуля без потери дробной части.
Вычисление средних и средневзвешенных по расходу значений параметра (например, температуры или давления) выполняется за каждый час, сутки и месяц.
К сведению
Если за данный отрезок времени расход был равен нулю, в качестве средневзвешенного устанавливается значение «не число», которое на дисплее изображается как «****».
Значение тепловой энергии считается равным нулю в период действия нештатных ситуаций, которые выбраны из списка (см. 2.3.7) при настройке тепловычислителя во время пуско-наладочных работ.
2.3.7
- Отсутствие питания (в том числе при перезапуске) или режим ПАУЗА;
- Отказы вычислителя;
- Выход за допуски измеренных значений на всех ИК температуры, разности температуры, давления и расхода;
- Отсутствие воды в трубопроводах;
- Обратное направление потока воды.
# Архивирование данных
ТБК-100 имеет встроенные часы с резервным питанием от внутреннего источника питания, ведущие отсчет текущего времени и текущей даты, включая день недели и две младшие цифры года.
Возможность автоматического перехода на летнее и зимнее время разрешается или запрещается при пусконаладочных работах.
Примечание
В связи с отменой в РФ перехода на летнее время признак автоматического перехода должен быть снят.
Перепись параметров «за текущий отрезок времени» в архив «за прошедший отрезок времени» выполняется в момент окончания соответствующего интервала времени:
- По часам – очередного астрономического часа.
- По суткам – очередных расчетных суток, т.е. наступление заданного расчетного часа в пределах от 0 до 23.
- По месяцам – очередного расчетного месяца, т.е. наступление заданного расчетного часа расчетного дня месяца в пределах от 01 до 31. Если в текущем месяце заданной даты нет (например, 30-го числа в феврале), за нее будет принят последний день месяца.
При перерывах в питании прибора и в технологическом режиме ПАУЗА во все архивы измеряемых параметров, моменты записи в которые пропущены за время отсутствия питания, запись не производится. При запросе этих данных через интерфейс отправляется код «нет данных». При просмотре на дисплее данные за эти периоды времени выглядят как «****». В это время никакая информация не накапливается. Тепловая энергия, накопленная за эти периоды времени, выдается равной нулю и на дисплее, и через интерфейс.
Внимание
После восстановления питания или выхода из режима ПАУЗА все данные, накопленные за неполный час (сутки, месяц), в который произошло отключение питания или включение режима ПАУЗА, будет отнесены к записи в архив, соответствующей по времени отключению питания или включению режима ПАУЗА.
Весь период отсутствия питания (плюс один цикл после восстановления питания) фиксируется счетчиком нештатной ситуации (или предупреждения) «Отсутствие питания или режим ПАУЗА».
# Контроль событий и нештатных ситуаций
ТБК-100 имеет развитую систему контроля неисправностей, вмешательств и нештатных ситуаций. Все события при настройке прибора относят к одной из категорий – нештатные ситуации, предупреждения и не требующие контроля. Ситуации, не требующие контроля, не вызывают никакой сигнализации и записей в архивы событий. Возникновение или окончание действия любой из нештатных ситуаций или предупреждений вызывают соответствующую сигнализацию в строке состояния на дисплее прибора и запись в соответствующий архив событий. Нештатные ситуации, кроме того, могут вызывать пуск/остановку счетчиков тепловой энергии, времени исправной работы и времени действия соответствующей нештатной ситуации в зависимости от настройки системы контроля при пуско-наладочных работах.
Внимание
В режиме ПАУЗА контроль событий не выполняется.
По всем событиям ведутся три независимых архива - предупреждений, нештатных ситуаций и вмешательств.
Архивы предупреждений и нештатных ситуаций имеют одинаковую структуру, построены по принципу кольцевого стека и сохраняют информацию о 1024 последних событиях в соответствующей категории.
К фиксируемым событиям, в частности, могут относиться в зависимости от настройки системы контроля тепловычислителя возникновение и окончание действия следующих ситуаций:
- Отсутствие питания (в том числе при перезапуске) или режим ПАУЗА;
- Отказы вычислителя;
- Выход за допуски измеренных значений на всех ИК температуры, разности температуры, давления и расхода;
- Отсутствие воды в трубопроводах;
- Обратное направление потока воды.
Примечание
Изменение направления потока воды (реверс) и отсутствие воды в трубопроводах определяется тепловычислителем в случае, когда в подключенных к нему расходомерах (или в дополнительных датчиках) есть соответствующие функции и выходные сигналы. Алгоритмы фиксации этих нештатных ситуаций определяются настройкой тепловычислителя в зависимости от типа расходомеров.
По всем ситуациям (независимо от настройки) ведутся счетчики времени действия ситуации:
- Отсутствие питания или режим ПАУЗА (один счетчик на обе ситуации);
- Функциональные отказы (один счетчик на всю группу функциональных отказов, каждый из которых настроен в качестве нештатной ситуации);
- Выход за допуски измеренных значений на всех ИК разности температуры и расхода (отдельный счетчик на каждый ИК);
- Отсутствие воды в трубопроводах (отдельный счетчик).
Примечание
Показания счетчика отсутствия воды в трубопроводах используют в случае, когда отсутствие воды не настроено в качестве нештатной ситуации, т.е. является штатной функцией теплосчетчика. В противном случае время отсутствия воды учитывает общий счетчик функциональных отказов.
К группе «Функциональные отказы» относятся следующие ситуации:
- Отказы вычислителя;
- Выход за допуски измеренных значений на всех ИК температуры и давления;
- Отсутствие воды в трубопроводах;
- Обратное направление потока воды.
В архиве вмешательств фиксируются стирание и изменения значений параметров в памяти прибора, в том числе, дата, время изменения параметра, номер параметра, его предыдущее и новое значение.
# Защита информации от несанкционированного доступа
Доступ к любой информации ТБК-100 регламентируется присвоенным каждому параметру уровнем защиты по чтению и записи: 0 – «Не доступен», 1 – «Свободный», 2 – «Защищенный», 3 – «Заводской», и текущим уровнем доступа, установленном в приборе («Пользователь», «Наладчик» или «Мастер»).
Для получения доступа уровня «Наладчик» к изменению параметров схемы теплоснабжения и узла учета (уровень защиты 2 – «Защищенный») необходимо кратковременно нажать через отверстие в корпусе кнопку «Доступ», расположенную в углублении на нижней панели прибора. Отверстие может быть закрыто специальной пломбировочной наклейкой с защитой от вскрытия. Схема пломбирования приведена на рисунке 2.1.
Схема пломбирования
Допускается
коррекция часов тепловычислителя без вскрытия пломбы в пределах допускаемой погрешности измерения времени.
Режим доступа к параметрам отражается в строке состояния на дисплее прибора символом (🔒/🔓). Режим разрешения доступа отключается повторным нажатием на кнопку «Доступ» или автоматически по истечении 5 минут после последнего изменения значений параметров с клавиатуры или по интерфейсу RS-485 и USB.
Доступ к изменению параметров с уровнем 3 (заводские настройки) возможен только по интерфейсу RS-485 или USB с помощью специального программного обеспечения на предприятии-изготовителе или в авторизованных сервисных центрах на уровне доступа «Мастер».
Для обеспечения требуемого Р 50.2.077-2014 «высокого» уровня защиты ПО проводится периодический контроль целостности метрологически значимой части ПО, основанный на вычислении контрольной суммы программы по алгоритму CRC32 и сравнении результата с эталоном. При несовпадении CRC32, а также при отказе КС заводских настроек или номера версии основной программы, формируются соответствующие признаки отказа с записью в архив событий. Выполнение всех расчетов прекращается, на индикаторе выдается соответствующее диагностическое сообщение.
# Режимы функционирования
ТБК-100 может находиться в одном из двух основных режимов функционирования: РАБОТА и ПАУЗА. Смена режимов может выполняться либо через канал последовательного обмена, либо через меню дисплея на лицевой панели прибора, пункт «Настройки/Общие/Режим работы». Для смены режима необходимо открыть доступ кнопкой «Доступ».
Во время эксплуатации ТБК-100 должен постоянно находиться в режиме РАБОТА. В этом режиме выполняются полностью все функции прибора, включая измерение входных величин, накопление и архивирование информации; возможны операции с любыми пунктами меню дисплея.
Режим ПАУЗА является технологическим. В нем исполняются все измерения входных величин, но расчеты и архивирование не выполняется. Режим применяется при снятии прибора с объекта на время поверки или ремонта, а также при пуско-наладочных работах.
Внимание
В режиме ПАУЗА не выполняется, в том числе, расчет температуры, давления и расхода по выходным сигналам датчиков, не контролируется выход за допуски и другие нештатные ситуации и предупреждения и не записываются в архив. Состояние всех отказов сохраняется неизменным до перевода в режим РАБОТА. Время работы в режиме ПАУЗА включается в счетчик времени отсутствия питания Тэп. Заполнение архивов измерений за время режима ПАУЗА выполняется аналогично их заполнению при отключении питания.
# Режимы просмотра
Большинство схем теплоснабжения подразумевают два основных режима теплоснабжения – зимний (отопительный период) и летний (межотопительный период), когда теплоноситель поступает по разным трубопроводам и учитывается по-разному. Переключение режимов осуществляет обслуживающая организация путем переключения соответствующих вентилей в системе теплоснабжения.
При переключении режима теплоснабжения зачастую невозможно своевременно отразить этот факт в тепловычсилителе, защищенном пломбой энергоснабжающей организации. В результате это обычно вызывает недостоверные данные о потреблении тепловой энергии в переходный период и путаницу в нештатных ситуациях.
Внимание
В тепловычислителе ТБК-100 реализован уникальный алгоритм перехода между сезонными режимами, позволяющий избежать недостоверных данных при измерениях в переходный период. Все текущие и архивные данные, зависящие от режима теплоснабжения, а также все счетчики нештатных ситуаций, накапливаются в двух экземплярах – для режима «Зима» и для режима «Лето». Для взаимных расчетов между поставщиком и потребителем в любое время могут быть использованы именно те данные, которые соответствуют фактически действующей на момент их измерения схеме теплоснабжения, т.к. момент переключения режима узла учета известен, а в приборе имеются данные для обоих режимов.
Для чтения по интерфейсу доступны оба набора данных для дальнейшего анализа и разбора на уровне диспетчерского программного комплекса и корректного составления отчета на основании знаний о моменте переключения режима теплоснабжения на узле учета.
Для анализа измеренных данных непосредственно на месте эксплуатации в ТБК-100 имеется параметр «Режим просмотра», имеющий два значения «Зима» и «Лето», соответствующие отопительному и межотопительному режимам теплоснабжения. В каждом режиме доступны для просмотра на дисплее прибора только те параметры схемы теплоснабжения и нештатные ситуации, которые соответствуют выбранному режиму. Выбранный режим просмотра отображается соответствующим символом в строке состояния.
Смена режима просмотра выполняется через меню дисплея на лицевой панели прибора, пункт «Настройки/Общие/Режим просмотра». Для смены режима просмотра НЕ ТРЕБУЕТСЯ открывать доступ кнопкой «Доступ», т.к. изменение режима просмотра не влияет на результаты измерений, а только изменяет режим их просмотра.
# Состав изделия и комплектность
Таблица 2.7 – Комплект поставки ТБК-100
| Наименование | Обозначение | Кол-во |
| Тепловычислитель ТБК-100 | ТБК.00.01 | 1 шт. |
| Паспорт | ТБК.00.01 ПС | 1 экз. |
| Руководство по эксплуатации (на электронном носителе) | ТБК.00.01 РЭ | 1 экз. |
| Методика поверки (на электронном носителе) | МП 12-221-2020 | 1 экз. |
Примечание
Источник питания для ТБК-100 и соединительные кабели в комплект поставки не входят и должны приобретаться отдельно.
# Тара и упаковка
- ТБК-100 упакован в коробку из гофрокартона.
- Перед укладкой в коробку ТБК-100 упаковывают в мешок из полиэтиленовой пленки.
- В упаковочную коробку вместе с прибором помещают паспорт с отметками изготовителя, уложенный в полиэтиленовый мешок.
# Маркировка и пломбирование
ТБК-100 имеет следующую маркировку на лицевой панели:
- знак утверждения типа;
- логотип предприятия-изготовителя;
- название прибора «ТБК-100»;
- серия и заводской порядковый номер.
Пломбирование при выпуске с предприятия-изготовителя и после ремонта выполняют с двух сторон на стыке лицевой панели с основанием корпуса наклеиванием одноразовой пломбы с логотипом предприятия – изготовителя, уникальным серийным номером и защитой от вскрытия.
Пломбирование от несанкционированного доступа к параметрам настройки пользователя выполняют после пуско-наладочных работ со стороны нижней боковой панели наклеиванием на отверстие с кнопкой «Доступ» одноразовой пломбы с защитой от вскрытия.
