# Схемы теплоснабжения
В память ТБК-100 предварительно загружены типовые схемы теплоснабжения. Перечень, схематичное изображение, краткое описание и расчетные формулы для каждой схемы приведены в таблице Б.1.
# Основные алгоритмы расчета тепловой энергии
- Qот = Gпод.от × (hпод.от – hобр.от) / 1000, Гкал/ч;
- Qвент = Gпод.вент × (hпод.вент – hобр.вент) / 1000, Гкал/ч;
- Qут.от = (Gпод.от – Gобр.от) × (hобр.от – hхи) / 1000, Гкал/ч;
- Qут.вент = (Gпод.вент – Gобр.вент) × (hобр.вент – hхи) / 1000, Гкал/ч;
- Qподп = Gподп × (hподп – hхи) / 1000, Гкал/ч;
- Qгвс = Gгвс × (hгвс – hхи) / 1000, Гкал/ч;
- Qцирк = Gцирк × (hцирк – hхи) / 1000, Гкал/ч;
- Qгвс.л = Gгвс.л × (hгвс.л – hхи) / 1000, Гкал/ч;
- Qгвс.т/о = Gгвс × (hгвс – hцирк) / 1000, Гкал/ч;
# Расшифровка обозначений
| Gпод.от | расход теплоносителя по подающему трубопроводу системы отопления, тонн |
| Gобр.от | расход теплоносителя по обратному трубопроводу системы отопления, тонн |
| Gпод.вент | расход теплоносителя по подающему трубопроводу системы вентиляции, тонн |
| Gобр.вент | расход теплоносителя по обратному трубопроводу системы вентиляции, тонн |
| Gгвс | расход теплоносителя по подающему трубопроводу ГВС, тонн |
| Gцирк | расход теплоносителя по трубопроводу циркуляции ГВС, тонн |
| Gгвс.л | расход теплоносителя по трубопроводу летнего ГВС, тонн |
| Gподп | расход теплоносителя по трубопроводу подпитки, тонн |
| hпод.от | энтальпия теплоносителя в подающем трубопроводе системы отопления, ккал/кг |
| hобр.от | энтальпия теплоносителя в обратном трубопроводе системы отопления, ккал/кг |
| hпод.вент | энтальпия теплоносителя в подающем трубопроводе системы вентиляции, ккал/кг |
| hобр.вент | энтальпия теплоносителя в обратном трубопроводе системы вентиляции, ккал/кг |
| hгвс | энтальпия теплоносителя в подающем трубопроводе ГВС, ккал/кг |
| hцирк | энтальпия теплоносителя в трубопроводе циркуляции ГВС, ккал/кг |
| hгвс.л | энтальпия теплоносителя в трубопроводе летнего ГВС, ккал/кг |
| hподп | энтальпия теплоносителя в трубопроводе подпитки, ккал/кг |
| hхи | энтальпия холодного источника, ккал/кг |
# Обозначения в схемах
 | Преобразователь расхода |
 | Преобразователь температуры |
 | Преобразователь давления |
 | Теплообменник |
| Т1(Т1.1) | Подающий трубопровод системы отопления |
| Т2(Т1.2) | Обратный трубопровод системы отопления |
| Т2.1 | Подающий трубопровод системы вентиляции |
| Т2.2 | Обратный трубопровод системы вентиляции |
| Т3 | Подающий трубопровод контура ГВС |
| Т3л | Подающий трубопровод контура летнего ГВС |
| Т4 | Циркуляционный трубопровод контура ГВС |
| Т93 | Трубопровод подпитки |
| Т96 | Трубопровод отбора теплоносителя из тепловой сети (утечка) |
| В1 | Подающий трубопровод системы ХВС |
# Системы теплоснабжения
# 2-x трубные схемы теплоснабжения
Таблица Б.1 – Схемы теплоснабжения
| № | Схема | Описание | Общая формула |
|---|---|---|---|
| 2-х трубный ввод | |||

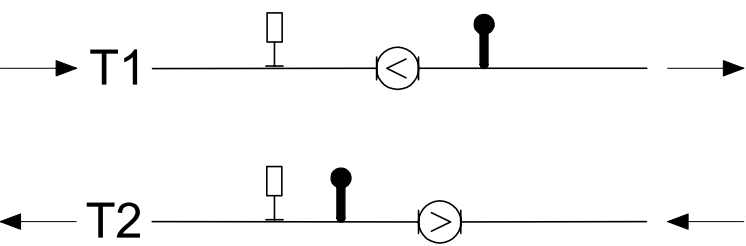

| 2.1.1 |  | Зависимая, закрытая. ГВС (утечка) - отсутствует | Круглогодично: Qпотр = Qот |

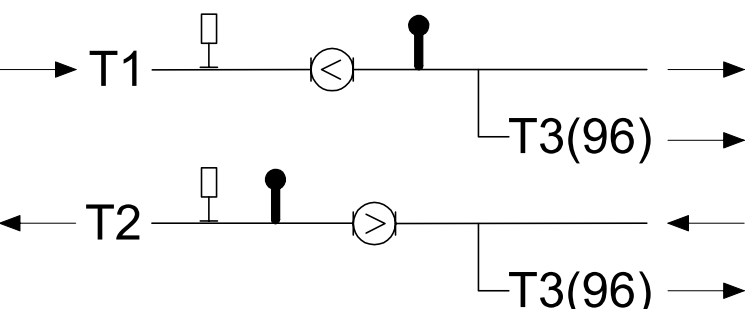

| 2.1.2 |  |
Зависимая, открытая. ГВС – из системы отопления (не выделено отдельным трубопроводом) | Круглогодично: Qпотр = Qот + Qут.от |

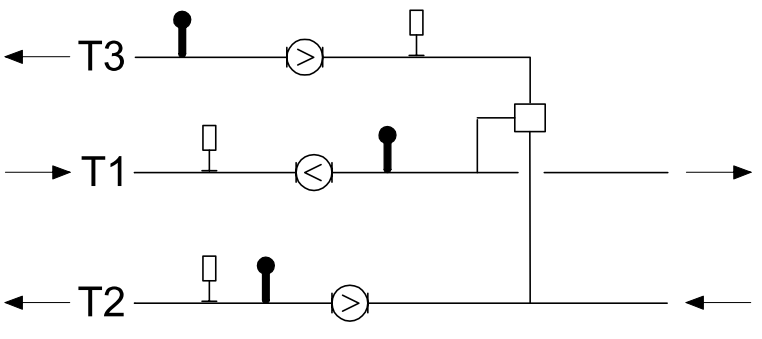

| 2.2.2 |  |
Зависимая, открытая. ГВС – из подающего и обратного трубопроводов системы отопления | Зима: Qпотр = Qот + Qут.от; Qпотр гвс* = Qгвс *- учтено в Qпотр |
| Лето: Qпотр = Qгвс | |||

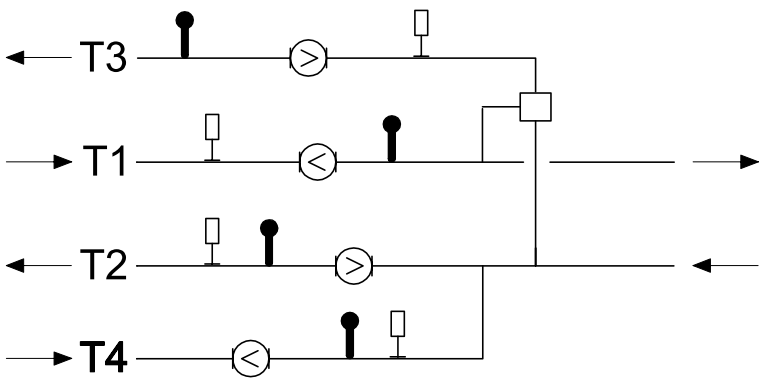

| 2.3.2 |  |
Зависимая, открытая. ГВС – из подающего и обратного трубопроводов системы отопления с циркуляцией в обратный трубопровод | Зима: Qпотр = Qот + Qут.от; Qпотр гвс* = Qгвс – Qцирк *- учтено в Qпотр |
| Лето: Qпотр = Qгвс – Qцирк | |||

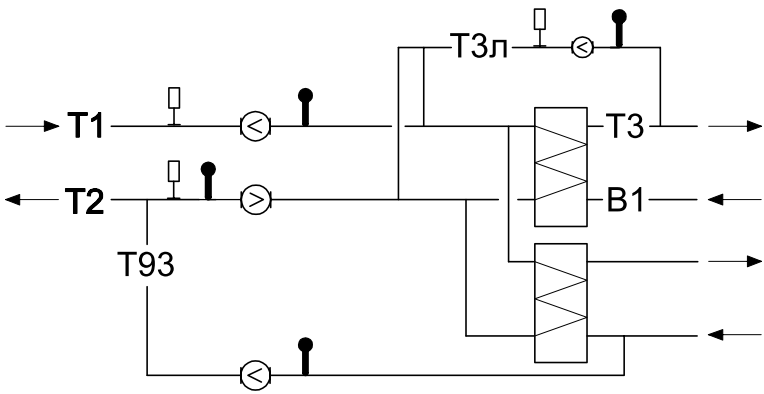

| 2.4.1 |  |
Независимая, закрытая. ГВС - в зимний период через теплообменник; в летний период с подающего и обратного трубопроводов системы отопления, открытый водоразбор. |
Qпотр = Qот + Qподп; Qот, Qвент (если есть), Qгвс учтено в Qпотр |
| Лето: Qпотр = Qгвс.л | |||

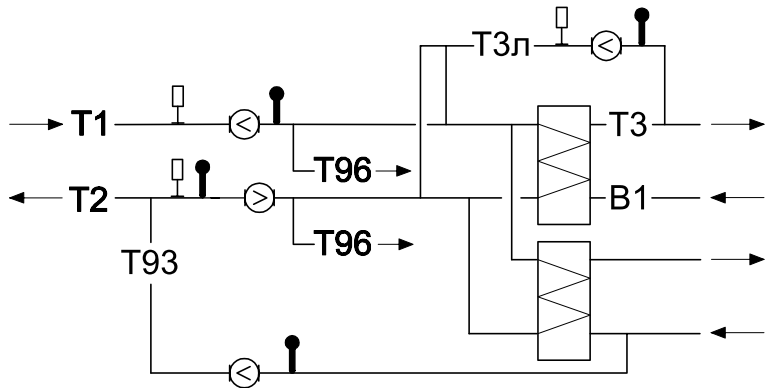

| 2.4.2 |  |
Независимая, открытая. ГВС - в зимний период через теплообменник; в летний период с подающего и обратного трубопроводов системы отопления, открытый водоразбор. |
Зима: Qпотр = Qот + Qут.от + Qподп; Qот, Qвент (если есть), Qгвс учтено в Qпотр |
| Лето: Qпотр = Qгвс.л | |||

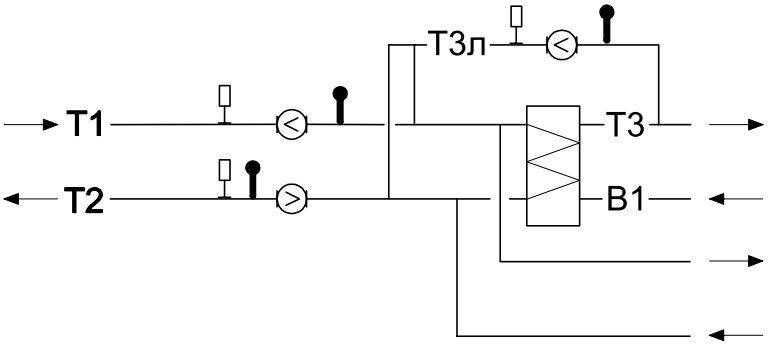

| 2.5.1 |  |
Зависимая, закрытая. ГВС - в зимний период через теплообменник; в летний период с подающего и обратного трубопроводов системы отопления, открытый водоразбор. |
Зима: Qпотр = Qот; Qот, Qвент (если есть), Qгвс учтено в Qпотр |
| Лето: Qпотр = Qгвс.л | |||

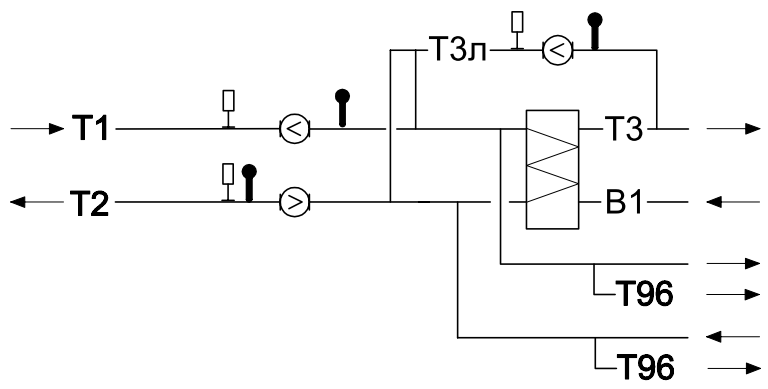

| 2.5.2 |  |
Зависимая, открытая. ГВС - в зимний период через теплообменник; в летний период с подающего и обратного трубопроводов системы отопления, открытый водоразбор. |
Зима: Qпотр = Qот + Qут.от; Qот, Qвент (если есть), Qгвс учтено в Qпотр |
| Лето: Qпотр = Qгвс.л | |||

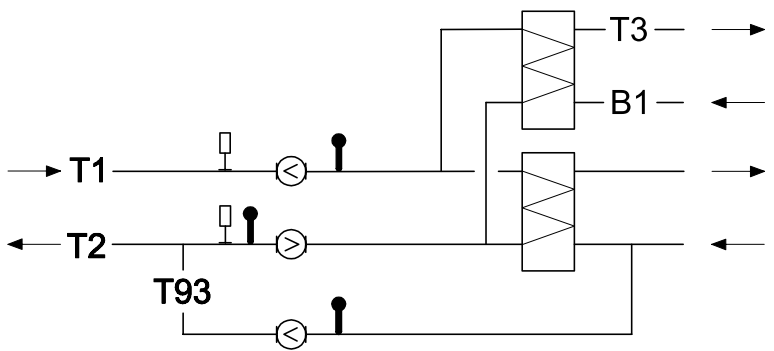

| 2.6.1 |  |
Независимая, закрытая. ГВС – отсутствует или круглогодично через теплообменник. |
Круглогодично: Qпотр = Qот + Qподп; Qот, Qвент (если есть), Qгвс учтены в Qпотр; |

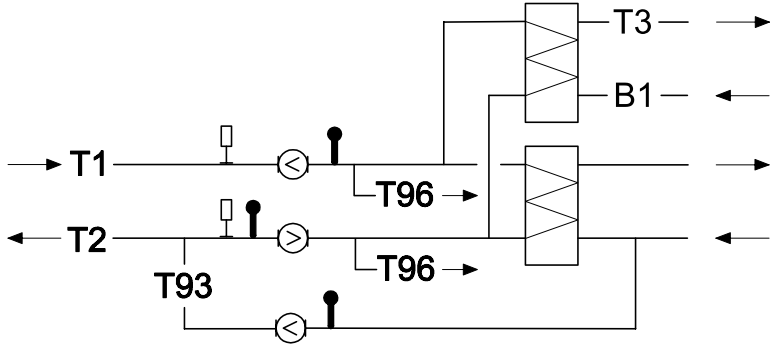

| 2.6.2 |  |
Независимая, открытая. ГВС – отсутствует или круглогодично через теплообменник. |
Круглогодично: Qпотр = Qот + Qут.от + Qподп; Qот, Qвент (если есть), Qгвс учтены в Qпотр; |
# 3-x трубные схемы теплоснабжения
Продолжение таблицы Б.1 – Схемы теплоснабжения
| № | Схема | Описание | Общая формула |
|---|---|---|---|
| 3-х трубный ввод | |||

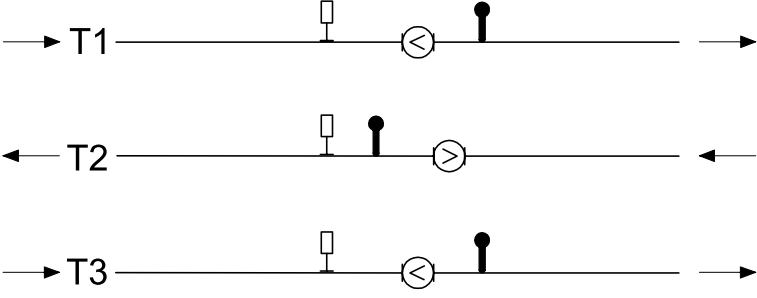

| 3.1.1 |  |
Зависимая, закрытая. ГВС - отдельным трубопроводом. | Qпотр = Qот + Qгвс |
| Лето: Qпотр = Qгвс | |||

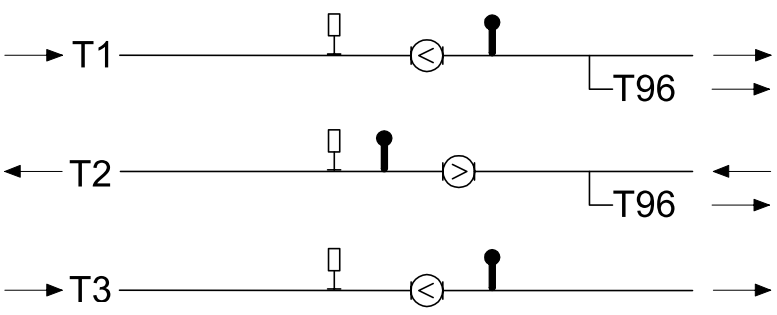

| 3.1.2 |  |
Зависимая, открытая. ГВС - отдельным трубопроводом. | Зима: Qпотр = Qот + Qут.от + Qгвс |
| Лето: Qпотр = Qгвс | |||

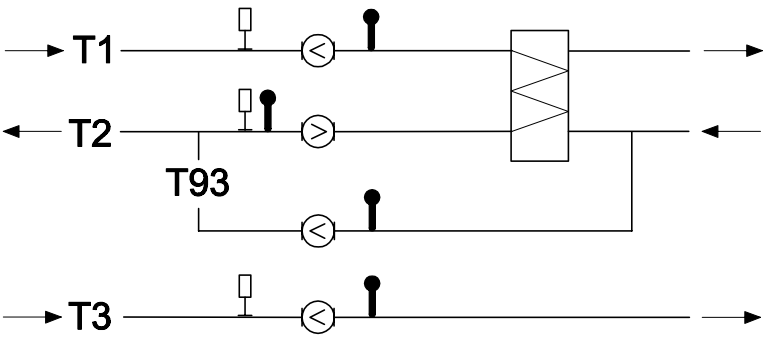

| 3.2.1 |  |
Независимая, закрытая. ГВС - отдельным трубопроводом. | Зима: Qпотр = Qот + Qподп + Qгвс |
| Лето: Qпотр = Qгвс | |||

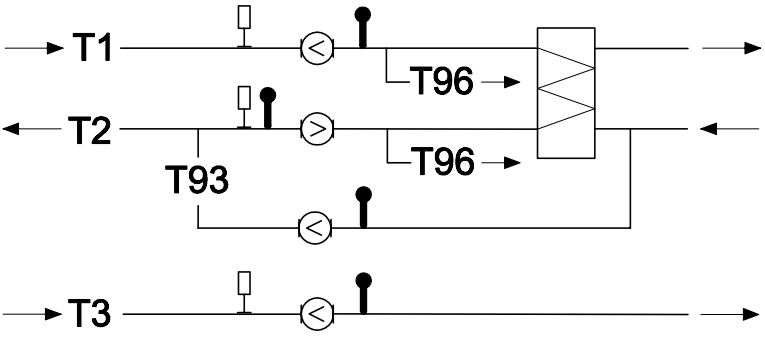

| 3.2.2 |  |
Независимая, открытая. ГВС - отдельным трубопроводом. | Зима: Qпотр = Qот + Qут.от + Qподп + Qгвс |
| Лето: Qпотр = Qгвс | |||
# 4-x трубные схемы теплоснабжения
Продолжение таблицы Б.1 – Схемы теплоснабжения
| № | Схема | Описание | Общая формула |
|---|---|---|---|
| 4-х трубный ввод | |||

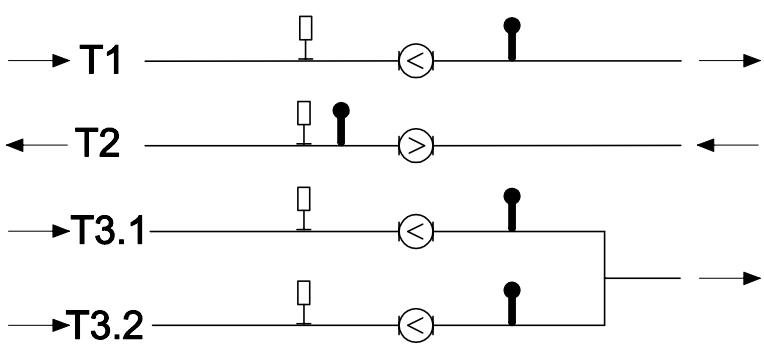

| 4.1.1 |  |
Зависимая, закрытая. ГВС - 2-мя отдельными трубопроводами. | Зима: Qпотр = Qот + Qгвс1 + Qгвс2 |
| Лето: Qпотр = Qгвс1 + Qгвс2 | |||

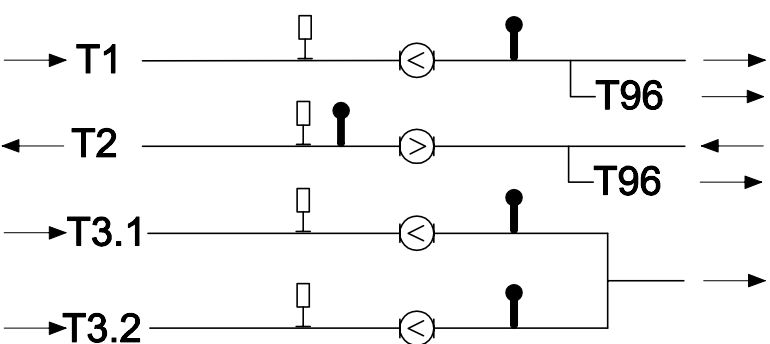

| 4.1.2 |  |
Зависимая, открытая. ГВС - 2-мя отдельными трубопроводами. | Зима: Qпотр = Qот + Qут.от + Qгвс1 + Qгвс2 |
| Лето: Qпотр = Qгвс1 + Qгвс2 | |||

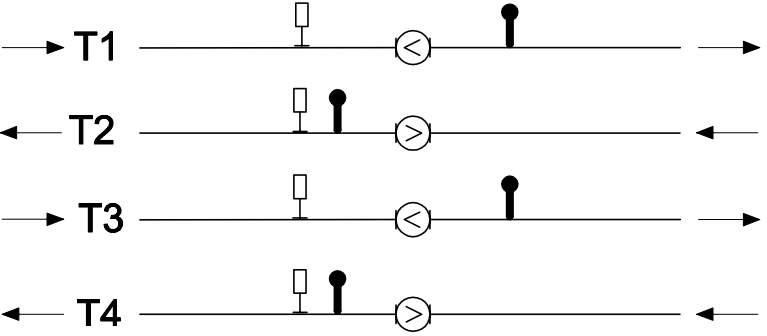

| 4.2.1 |  |
Зависимая, закрытая. ГВС - отдельным трубопроводом с циркуляцией. | Зима: Qпотр = Qот + Qгвс - Qцирк |
| Лето: Qпотр = Qгвс - Qцирк | |||

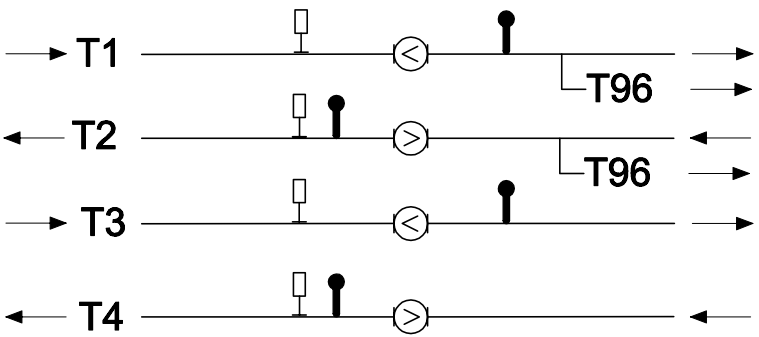

| 4.2.2 |  |
Зависимая, открытая. ГВС - отдельным трубопроводом с циркуляцией. | Зима: Qпотр = Qот + Qут.от + Qгвс - Qцирк |
| Лето: Qпотр = Qгвс - Qцирк | |||

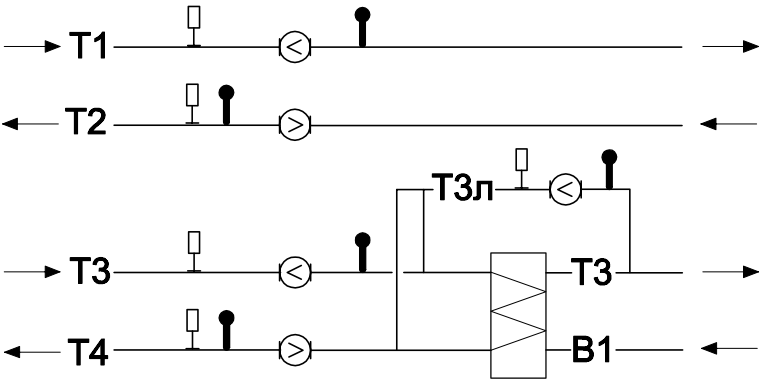

| 4.3.1 |  |
Зависимая, закрытая. ГВС - в зимний период через теплообменник; в летний период с подающего и обратного трубопроводов контура ГВС, открытый водоразбор. | Зима: Qпотр = Qот + Qгвс.т/о |
| Лето: Qпотр = Qл.гвс | |||

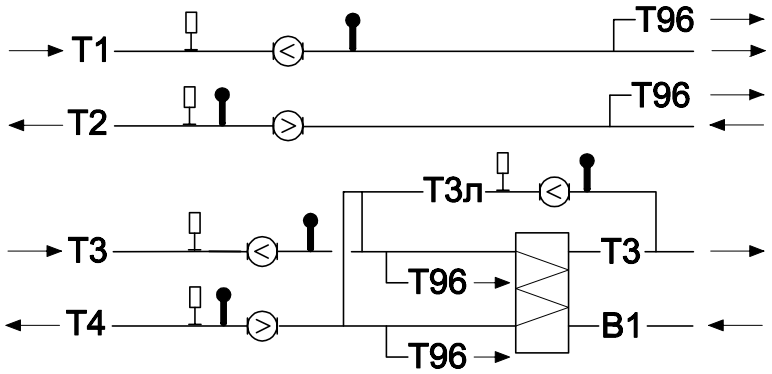

| 4.3.2 |  |
Зависимая, открытая. ГВС - в зимний период через теплообменник; в летний период с подающего и обратного трубопроводов контура ГВС, открытый водоразбор. | Зима: Qпотр = Qот + Qут.от + Qгвс - Qцирк |
| Лето: Qпотр = Qл.гвс | |||

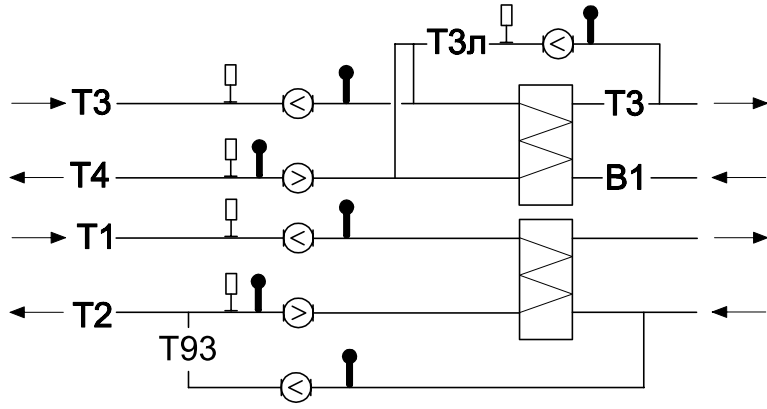

| 4.4.1 |  |
Независимая, открытая. ГВС - в зимний период через теплообменник; в летний период с подающего и обратного трубопроводов контура ГВС, открытый водоразбор. | Зима: Qпотр = Qот + Qподп + Qгвс.т/о |
| Лето: Qпотр = Qл.гвс | |||

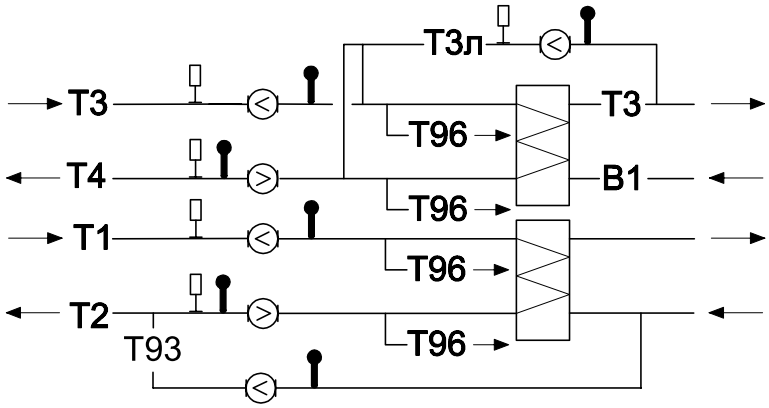

| 4.4.2 |  |
Независимая, закрытая. ГВС - в зимний период через теплообменник; в летний период с подающего и обратного трубопроводов контура ГВС, открытый водоразбор. | Зима: Qпотр = Qот + Qут.от + Qподп + Qгвс - Qцирк |
| Лето: Qпотр = Qл.гвс | |||

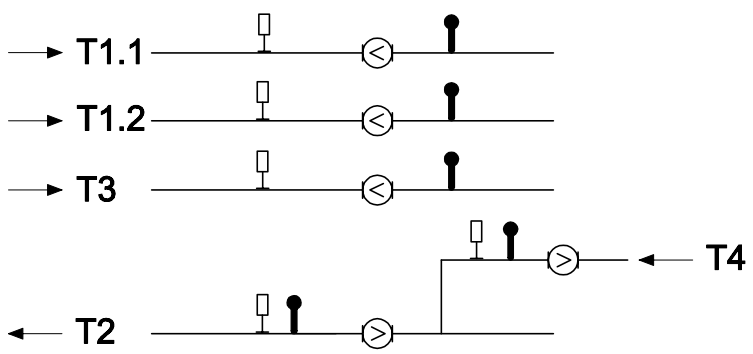

| 4.5.1 |  | Система отопления - зависимая. Система вентиляции - зависимая. ГВС - отдельными трубопроводами с циркуляцией в обратный трубопровод. Обратный трубопровод - общий. | Зима: Qпотр = Qпод.от + Qпод.вент + Qгвс - Qобр |
| Лето: Qпотр = Qгвс - Qцирк | |||
# 5-x трубные схемы теплоснабжения
Продолжение таблицы Б.1 – Схемы теплоснабжения
| № | Схема | Описание | Общая формула |
|---|---|---|---|
| 5-ти трубный ввод | |||

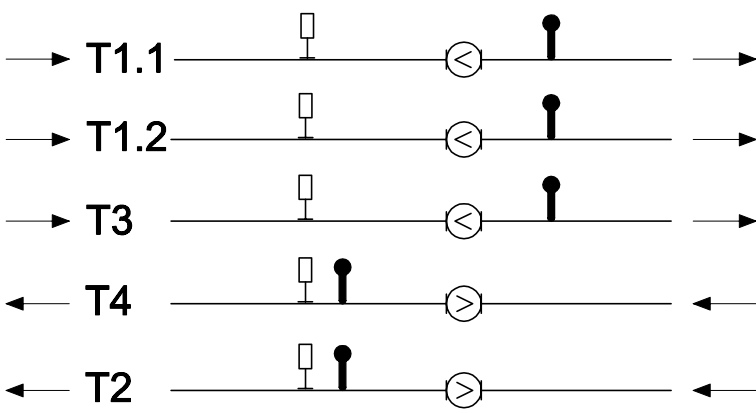

| 5.1.1 |  | Система отопления - зависимая. Система вентиляции - зависимая. ГВС - отдельными трубопроводами с циркуляцией. Обратный трубопровод - общий. | Зима: = Qпод.от + Qпод.вент + Qгвс - Qобр - Qцирк |
| Лето: Qпотр = Qгвс - Qцирк | |||

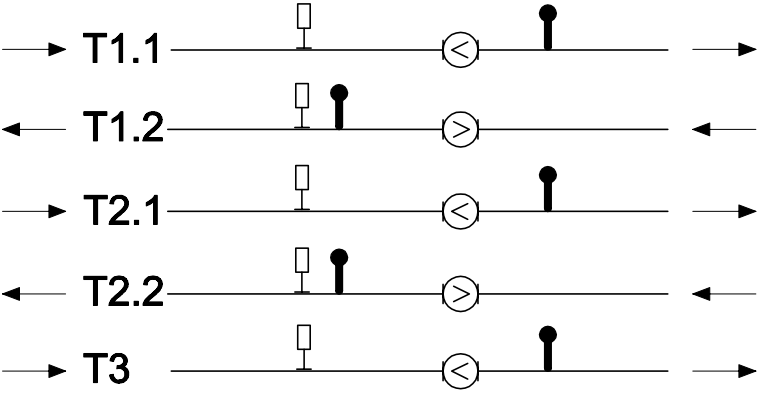

| 5.2.1 |  | Система отопления - зависимая, закрытая. Система вентиляции - зависимая, закрытая. ГВС - отдельным трубопроводом. | Зима: Qпотр = Qот + Qвент + Qгвс |
| Лето: Qпотр = Qгвс | |||

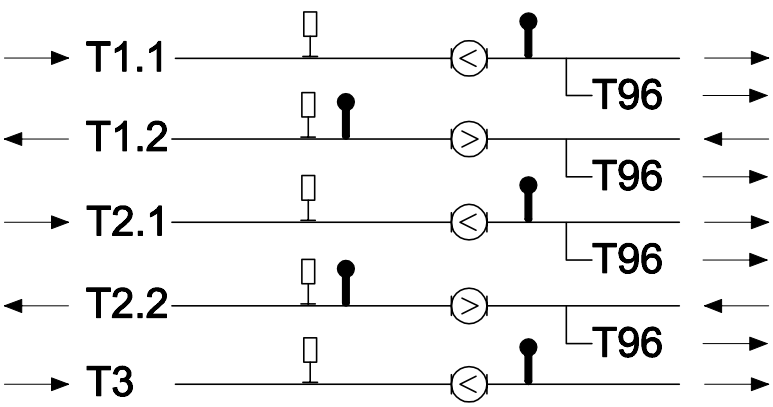

| 5.2.2 |  | Система отопления - зависимая, открытая. Система вентиляции - зависимая, открытая. ГВС - отдельным трубопроводом. | Зима: Qпотр = Qот + Qут.от + Qвент + Qут.вент + Qгвс |
| Лето: Qпотр = Qгвс | |||

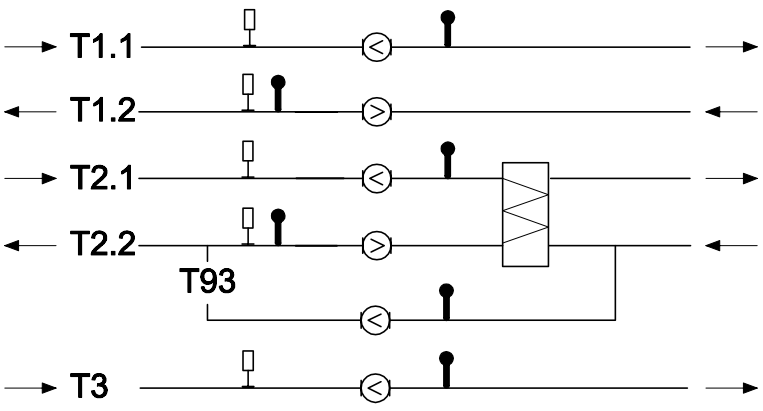

| 5.3.1 |  | Система отопления - зависимая, закрытая. Система вентиляции - независимая, закрытая. ГВС - отдельным трубопроводом. | Зима: Qпотр = Qот + Qвент + Qподп + Qгвс |
| Лето: Qпотр = Qгвс | |||

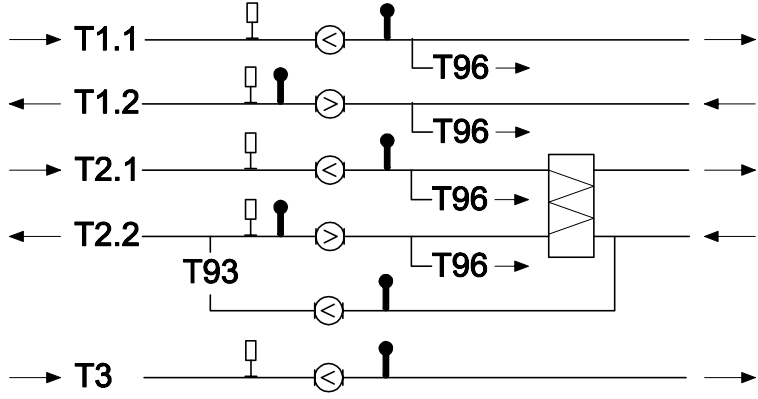

| 5.3.2 |  | Система отопления - зависимая, открытая. Система вентиляции - независимая, открытая. ГВС - отдельным трубопроводом. | Зима: Qпотр = Qот + Qвент + Qподп + Qгвс |
| Лето: Qпотр = Qгвс | |||
| Лето: Qпотр = Qгвс - Qцирк | |||
