# Использование прибора
# Чтение параметров через через интерфейс RS-485 и USB
Одним из способов обращения к параметрам ТБК-100 в эксплуатации – обмен с ПК по цифровому интерфейсу RS-485 через соответствующие адаптеры и коммуникационное оборудование информационных каналов связи или непосредственно через интерфейс USB с помощью различного программного обеспечения, поддерживающего протоколы обмена контроллера (например, технологическая программа «ТБК-сервис», диспетчерский программный комплекс «ТБК-диспетчер» и др.). Способы работы с программами изложены в эксплуатационной документации на них.
Настройка и изменение значений параметров через интерфейсы RS-485 и USB используется только в технологических целях на предприятии-изготовителе, при эксплуатации не требуются.
# Доступ к параметрам с лицевой панели прибора
# Общие положения
Для комфортной работы с параметрами в эксплуатации без использования ПК ТБК-100 имеют графический дисплей с подсветкой с 6 клавишами управления. В текстовом режиме дисплей вмещает 8 строк по 21 символу в каждой, что позволяет отобразить одновременно до 7 значений параметров с названиями и единицами измерений.
Вся доступная информация выстроена в виде многоуровневого меню, имеющего древовидную структуру. Меню состоит из 4 уровней – начальный уровень (постоянная последовательность информационных окон), функциональный уровень (выбор операции) и двухуровневое дерево параметров, объединенных в функциональные группы.
В общем случае движение по меню, т.е. переход от одного пункта меню к другому и перелистывание списков параметров выполняется кратковременным нажатием соответствующих клавиш управления, расположенных на лицевой панели.
Вход в режим корректировки значения параметра выполняется нажатием клавиши
на 4 (самом последнем) уровне меню. Выбор параметра для корректировки выполняют установкой на него курсора клавишами
и
. Процедура корректировки значений параметров подробно описана в п. Изменение параметров.
Изменение параметров
Настройку прибора выполняют в режиме «ПАУЗА».**
Для изменения значения нужного параметра устанавливают на него курсор
(негативное изображение строки) клавишами
и
и нажимают
клавишу
.
Значение параметра начинает «мигать». Параметры, позволяющие выбор
значения из предварительно загруженного списка, корректируются путем
выбора нужного значения клавишами
. Параметры,
требующие ввода произвольного значения, редактируются поразрядно. Сначала
выбирают разряд клавишами
, затем
корректируют его значение клавишами
в диапазоне
0…9, знак «–» и далее по кольцу. По окончании коррекции для сохранения
нового значения параметра нажимают клавишу
, для
возврата прежнего значения – клавишу
.
При попытке корректировки параметра, не доступного для изменения, выдается соответствующее сообщение. Во время коррекции значения любого параметра схемы теплоснабжения НЕ ДОПУСКАЕТСЯ отключение питания прибора. Эти действия могут привести к искажению информации и отказу прибора, для устранения которого может потребоваться ремонт на предприятии-изготовителе.
На начальном уровне меню последовательно отображаются два информационных окна – «Заставка» и «Рабочий стол». Информационное окно «Заставка» появляется сразу по включению питания прибора, а по истечении 5 секунд автоматически переключается на «Рабочий стол». Переход от «Рабочего стола» на функциональный уровень с заголовком «Меню» осуществляется нажатием любой клавиши на «Рабочем столе». Остальные операции выбираются на функциональном уровне. Возврат к предыдущему окну из любого положения возможен по нажатию клавиши .
Внимание
В режиме РАБОТА по истечении 1 минуты после последнего нажатия клавиш «тускнеет» подсветка экрана, а через 5 минут осуществляется автоматическое переключение на «Рабочий стол». В режиме ПАУЗА подсветка экрана и выбранный пункт меню сохраняется в течение всего времени работы.

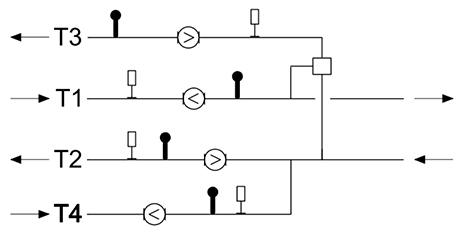

Структура многоуровневого меню далее представлена на примере схемы теплоснабжения 2.3.2 в режиме просмотра «Зима». В режиме просмотра «Лето» и в остальных схемах структура меню аналогичная, отличается только количеством и группировкой параметров по трубопроводам с соответствующим изменением наименований.
# Заставка

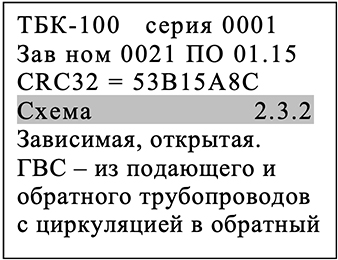

Информационное окно «Заставка»
В верхней строке дисплея указан тип прибора «ТБК-100», серия «0001». Во второй строке воспроизводится заводской номер «0021» и номер версии ПО V=01.15, где «01» - версия МЗЧ ПО, «15» - порядковый номер версии метрологически не значимой части ПО. В следующей строке CRC32 = 53B15A8C – цифровой индентификатор ПО (КС МЗЧ по алгоритму CRC32). Далее указан порядковый номер выбранной схемы теплоснабжения – «2.3.2» и краткое описание схемы.
В окне «Заставка» доступно редактирование выбранной схемы теплоснабжения (см. 3.2.3).
# Рабочий стол

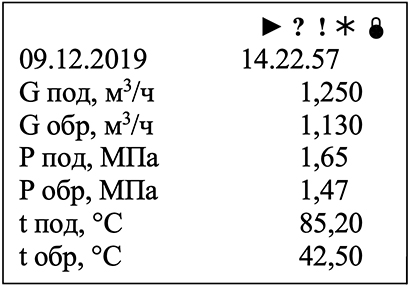

Следующий уровень меню «Рабочий стол» (см. рисунок 4.2). На данном уровне воспроизводятся основные текущие измеренные значения выбранной схемы теплоснабжения, единицы измерения и численное значение.
Рисунок 4.2 – Рабочий стол
В верхней строке меню «Рабочий стол» отражаются следующие параметры состояния:
- Режим работа/пауза (►/II);
- Режим просмотра зима/лето (✱/✷);
- Нештатные ситуации есть/нет ( ! / );
- Предупреждения есть/нет ( ? / );
- Доступ на запись закрыт/открыт (🔒/🔓).
Во второй строке индицируется текущие дата и время.
Далее следуют основные параметры узла учета – мгновенный расход, давление и температура в трубопроводах непосредственно по фактически измеренным выходным сигналам датчиков, без подстановки замены по обрыву или выходу измеренных значений за пределы измерений.
Внимание
В режиме ПАУЗА параметры узла учета не рассчитываются, не обновляются и не отображаются на «Рабочем столе». Вместо них выдается сообщение «Режим ПАУЗА».
# Выбор операции

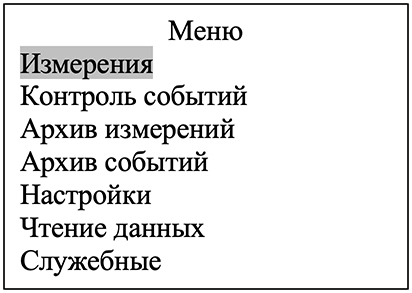

Функциональный уровень многоуровневого меню (выбор операций) приведен на рисунке 4.3 и содержит наименования возможных операций.
Рисунок 4.3 – Выбор операций
# Измерения
Раздел меню «Измерения» служит для индикации текущих значений сигналов датчиков, а также измеренных ими физических величин и рассчитанных значений расхода и тепловой энергии.
Внимание
Мгновенный расход, давление, температура и разность температуры в трубопроводах индицируются непосредственно по фактически измеренным выходным сигналам датчиков, без подстановки замены по обрыву или выходу измеренных значений за пределы измерений. Остальные параметры, в том числе условно постоянные величины и все накопленные нарастающим итогом значения расхода и тепловой энергии – с учетом замен при нештатных ситуациях в соответствии с их настройкой.
Значения тепловой энергии указаны в тех единицах измерения, которые выбраны при настройке, значения давления всегда приводятся в МПа, независимо от единиц измерения датчиков. Для перевода единиц измерения можно ориентироваться на соотношения: 1 кгс = 0,0980665 МПа, 1 Гкал = 4183,45 МДж.
Таблица 4.1 – Структура меню «Измерения»
| Общ потреб из теплос | |
| Q пот, Гкал | Количество тепловой энергии, полученное из теплосети (ТС) |
| ∆t тс, °С | Разность температуры в подающем и обратном трубопроводе ТС |
| t хи, °С | Температура холодного источника |
| t воздух, °С | Температура окружающего воздуха |
| Контур ГВС | |
| Q гвс, Гкал | Количество тепловой энергии, полученной контуром ГВС |
| ∆t гвс, °С | Разность температуры в подающем и обратном трубопроводах ГВС |
| Подача из теплосети | |
| V под, м3/ч | Мгновенный объемный расход в подающем трубопроводе ТС |
| t под, °С | Температура теплоносителя в подающем трубопроводе ТС |
| Р под, МПа | Давление подачи теплоносителя из теплосети |
| V под, м3 | Объем поступившего теплоносителя с момента очистки интегралов |
| G под, т | Масса поступившего теплоносителя с момента очистки интегралов |
| Обратка в теплосеть | |
| V обр, м3/ч | Мгновенный объемный расход в обратном трубопроводе ТС |
| t обр, °С | Температура теплоносителя в обратном теплопроводе ТС |
| Р обр, МПа | Давление теплоносителя в обратном трубопроводе ТС |
| V обр, м3 | Объем возвращенного теплоносителя с момента очистки интегралов |
| G обр, т | Масса поступившего теплоносителя с момента очистки интегралов |
| Подача ГВС | |
| V гвс, м3/ч | Мгновенный объемный расход в подающем трубопроводе ГВС |
| t гвс, °С | Температура теплоносителя в подающем трубопроводе ГВС |
| Р гвс, МПа | Давление теплоносителя в подающем трубопроводе ГВС |
| V гвс, м3 | Объем поступившего теплоносителя с момента очистки интегралов |
| G гвс, т | Масса поступившего теплоносителя с момента очистки интегралов |
| Циркуляция ГВС | |
| V цирк, м3/ч | Мгновенный объемный расход в трубопроводе циркуляции ГВС |
| t цирк, °С | Температура теплоносителя в трубопроводе циркуляции ГВС |
| Р цирк, МПа | Давление теплоносителя в трубопроводе циркуляции ГВС |
| V цирк, м3 | Объем возвращенного теплоносителя с момента очистки интегралов |
| G цирк, т | Масса возвращенного теплоносителя с момента очистки интегралов |
# Контроль событий
Раздел меню «Контроль событий» служит для оценки исправности ТБК-100 и связанных с ним датчиков в процессе его нормальной эксплуатации, а также содержит ряд служебных пунктов, необходимых при пусконаладочных и ремонтно-профилактических работах.
Внимание
Все периоды времени указываются в часах в виде целой и дробной части, а не часы и минуты.
Таблица 4.2 – Структура меню «Контроль событий»
| Текущие нештат ситуац | |
| (Список) | Список действующих нештатных ситуаций |
| Текущие предупрежден | |
| (Список) | Список действующих предупреждений |
| Время работы | (в зависимости от выбора режима просмотра зима/лето) |
| Т шт общ, ч | Общее время штатной работы в выбранном режиме (в часах) |
| Т шт час, ч | Время штатной работы в выбранном режиме за текущий час |
| Т шт сут, ч | Время штатной работы в выбранном режиме за текущие сутки |
| Т шт мес, ч | Время штатной работы в выбранном режиме за текущий месяц |
| Время выхода G за НПИ | 4 одинаковых группы (для каждого расходомера) |
| Т G под час,ч | Общее время выхода расхода за НПИ в течение текущего часа |
| Т G под сут,ч | Общее время выхода расхода за НПИ в течение текущих суток |
| Т G под мес,ч | Общее время выхода расхода за НПИ в течение текущего месяца |
| Время выхода G за ВПИ | 4 одинаковых группы (для каждого расходомера) |
| Т G обр час,ч | Общее время выхода расхода за ВПИ в течение текущего часа |
| Т G обр сут,ч | Общее время выхода расхода за ВПИ в течение текущих суток |
| Т G обр мес,ч | Общее время выхода расхода за ВПИ в течение текущего месяца |
| Время выход ∆t за НПИ | 2 одинаковых группы (для вводного контура и контура ГВС) |
| Т ∆t гвс час,ч | Общее время выхода ∆t контура за НПИ в течение текущего часа |
| Т ∆t гвс сут,ч | Общее время выхода ∆t контура за НПИ в течение текущих суток |
| Т ∆t гвс мес,ч | Общее время выхода ∆t контура за НПИ в течение текущего мес. |
| Время функц отказов | (в зависимости от выбора режима просмотра зима/лето) |
| Т фо час, ч | Общее время функциональных отказов в течение текущего часа |
| Т фо сут, ч | Общее время функциональных отказов в течение текущих суток |
| Т фо мес, ч | Общее время функциональных отказов в течение текущего месяца |
| Время отсутствия воды | 4 одинаковых группы (для каждого расходомера – обр, гвс, цирк) |
| Т под час, ч | Время отсутствия воды в трубопроводе в течение текущего часа |
| Т под сут, ч | Время отсутствия воды в трубопроводе в течение текущих суток |
| Т под мес, ч | Время отсутствия воды в трубопроводе в течение текущего месяца |
# Архив измерений
Раздел меню «Архив измерений» служит для индикации данных, хранящихся во всех видах архивов, с привязкой их к определенному моменту времени.
Архив разбит на группы по типу данных (накопленное за интервал, среднее за интервал и средневзвешенное за интервал) и по длительности интервала архивирования (час, сутки, месяц).
В таблице 4.3. подробно расписаны параметры архивирования по месяцам. В архивах по суткам и по часам параметры архивирования те же, для них указаны только названия групп.
После входа в любую группу нажатием клавиши , в первой строке открывшегося окна указывается название группы архивов, во второй строке – интервал времени, к которому относятся значения параметров на экране.
Одновременно в окне помещаются значения 6 параметров за выбранный интервал времени. Прокрутка данных в каждой группе осуществляется клавишами и для изменения интервала времени, а клавишами или для просмотра значений других параметра за тот же интервал времени, если их больше шести.
| Накопленные за месяц | |
| Q пот, Гкал | Количество тепловой энергии, полученное из теплосети (ТС) |
| Q гвс, Гкал | Количество тепловой энергии, полученной контуром ГВС |
| V под, м3 | Объем поступившего теплоносителя за весь период эксплуатации |
| G под, т | Масса поступившего теплоносителя за весь период эксплуатации |
| V обр, м3 | Объем возвращенного теплоносителя за весь период эксплуатации |
| G обр, т | Масса возвращенного теплоносителя за весь период эксплуатации |
| V гвс, м3 | Объем теплоносителя, поступившего в систему ГВС (общий итог) |
| G гвс, т | Масса теплоносителя, поступившего в систему ГВС (общий итог) |
| V цирк, м3 | Объем теплоносителя, возвращенного из контура ГВС |
| G цирк, т | Масса теплоносителя, возвращенного из контура ГВС |
| Средние за месяц | |
| t под, °С | Температура теплоносителя в подающем трубопроводе ТС |
| Р под, МПа | Давление подачи теплоносителя из теплосети |
| t обр, °С | Температура теплоносителя в обратном теплопроводе ТС |
| Р обр, МПа | Давление теплоносителя в обратном трубопроводе ТС |
| t гвс, °С | Температура теплоносителя в подающем трубопроводе ГВС |
| Р гвс, МПа | Давление теплоносителя в подающем трубопроводе ГВС |
| t цирк, °С | Температура теплоносителя в трубопроводе циркуляции ГВС |
| Р цирк, МПа | Давление теплоносителя в трубопроводе циркуляции ГВС |
| t хи, °С | Температура холодного источника |
| Р хи, МПа | Давление холодного источника |
| t возд, °С | Температура окружающего воздуха |
| Средневзвеш за месяц | |
| t под, °С | Температура теплоносителя в подающем трубопроводе ТС |
| t обр, °С | Температура теплоносителя в обратном теплопроводе ТС |
| t гвс, °С | Температура теплоносителя в подающем трубопроводе ГВС |
| t цирк, °С | Температура теплоносителя в трубопроводе циркуляции ГВС |
| t хи под, °С | Температура холодного источника (средневзвешенная по расходу в подающем трубопроводе ТС) |
| t хи обр, °С | Температура холодного источника (средневзвешенная по расходу в обратном трубопроводе ТС) |
| t хи гвс, °С | Температура холодного источника (средневзвешенная по расходу в подающем трубопроводе ГВС) |
| t хи цирк, °С | Температура холодного источника (средневзвешенная по расходу в трубопроводе циркуляции ГВС) |
| Накопленные за сутки | + |
| Средние за сутки | + |
| Средневзвеш за сутки | + |
| Накопленные за час | + |
| Средние за час | + |
| Средневзвеш за час | + |
# Архив событий
Раздел меню «Архив событий» содержит архивы двух типов – линейные журналы событий трех категорий: НС, предупреждений и вмешательств и архивы счетчиков времени работы и времени действия нештатных ситуаций по часам, суткам и месяцам.
Индикация линейных журналов событий всех трех категорий аналогична и имеет следующий вид. Для любого события в верхней строке индицируется полная дата и время фиксации с точностью до секунд. В нижней строке индицируется название события. Архив событий прокручивается от конца, которым считается «последнее событие», к началу нажатием клавиши , и в обратном направлении, к концу, нажатием клавиши . Объем архива составляет 1024 записи. При достижении конца архива (начало или конец) выдается сообщение «Конец архива». В случае нескольких событий, произошедших в один момент времени, в окне помещаются записи обо всех этих событиях. Прокрутка одновременных событий в случае выхода списка за пределы окна выполняется клавишами или .
Внимание
Архив нештатных ситуаций и счетчики времени отображает только события, соответствующие выбранному режиму просмотра, зима/лето.
Индикация архивов счетчиков времени аналогична архиву измерений
Архив измерений
Раздел меню «Архив измерений» служит для индикации данных, хранящихся во всех видах архивов, с привязкой их к определенному моменту времени. Архив разбит на группы по типу данных (накопленное за интервал, среднее за интервал и средневзвешенное за интервал) и по длительности интервала архивирования (час, сутки, месяц).
В таблице 4.3. подробно расписаны
параметры архивирования по месяцам. В архивах по суткам и по часам параметры
архивирования те же, для них указаны только названия групп. После входа в
любую группу нажатием клавиши
, в
первой строке открывшегося окна указывается название группы архивов, во
второй строке – интервал времени, к которому относятся значения параметров
на экране. Одновременно в окне помещаются значения 6 параметров за выбранный
интервал времени. Прокрутка данных в каждой группе осуществляется клавишами
и
для изменения
интервала времени, а клавишами
или
для просмотра
значений других параметра за тот же интервал времени, если их больше шести.
Таблица 4.4 – Структура меню «Архив событий»
| Архив нештат.ситуаций | Список нештатных ситуаций с датой и временем события |
| Архив предупреждений | Список предупреждений с датой и временем события |
| Архив вмешательств | Список вмешательств с датой и временем вмешательства |
| Месяч счетчики времени (в выбранном режиме просмотра зима/лето) | |
| Т штат, ч | Общее время штатной работы за период (месяц) |
| Т G под < НПИ, ч | Время, в течение которого расход был меньше НПИ, за период |
| Т G обр < НПИ, ч | Время, в течение которого расход был меньше НПИ, за период |
| Т G гвс < НПИ, ч | Время, в течение которого расход был меньше НПИ, за период |
| Т G цирк < НПИ, ч | Время, в течение которого расход был меньше НПИ, за период |
| Т G под > ВПИ, ч | Время, в течение которого расход был больше ВПИ, за период |
| Т G обр > ВПИ, ч | Время, в течение которого расход был больше ВПИ, за период |
| Т G гвс > ВПИ, ч | Время, в течение которого расход был больше ВПИ, за период |
| Т G цирк > ВПИ, ч | Время, в течение которого расход был больше ВПИ, за период |
| Т ∆t отоп < НПИ, ч | Время, в течение которого ∆t контура была меньше НПИ, за период |
| Т ∆t гвс < НПИ, ч | Время, в течение которого ∆t контура была меньше НПИ, за период |
| Т эп, ч | Время отсутствия питания за период (месяц) |
| Т фо, ч | Время действия функциональных отказов за период (месяц) |
| Т без воды под, ч | Время отсутствия воды в подающем трубопроводе ТС |
| Т без воды обр, ч | Время отсутствия воды в обратном трубопроводе ТС |
| Т без воды гвс, ч | Время отсутствия воды в подающем трубопроводе ГВС |
| Т без воды цирк, ч | Время отсутствия воды в трубопроводе циркуляции ГВС |
| Суточ счетчики времени | + |
| Часов счетчики времени | + |
# Настройки
Раздел меню «Настройки» обеспечивает программирование прибора на конкретный технологический объект, позволяет, в частности, настроить дату и время, характеристики измерительных преобразователей, единицы измерения тепловой энергии и давления.
Для каждого датчика, в общем случае, указывают номер измерительного канала (ИК), к которому он фактически подключен и константу замены. Если датчик отсутствует, номер ИК указывают равным нулю.
Константы замены подставляются в качестве измеренного значения датчика при отсутствии (№ ИК=0) или неисправности датчика (обрыв, замыкание, выход значения за пределы измерений). Константы замены температуры и давления выбирают на основании согласованного проекта.
Номинальную статическую характеристику термопреобразователей сопротивления выбирают, руководствуясь маркировкой ТС в его паспорте. Все подключаемые ТС должны иметь одинаковую НСХ.
Все подключаемые датчики давления должны иметь одинаковый ВПИ, единицы измерения и класс точности. Эти параметры указывают одновременно для всех датчиков по их паспортным данным. Класс точности указывают для учета допускаемой погрешности при контроле выхода измеренного значения давления за ВПИ.
Учтите
При изменении единиц измерения давления автоматически изменяется текущий ВПИ датчика и ряд доступных для выбора значений. В связи с этим, ВПИ датчика давления следует выбирать после выбора единиц измерения давления.
Внимание
Изменение единиц измерения давления и тепловой энергии не изменяет текущих накопленных до этого момента значений и сохраненных архивных данных. Для исключения несоответствия накопленных данных новым единицам измерений после их изменения РЕКОМЕНДУЕТСЯ выполнить полную очистку архивов измерений и интегралов.
Атмосферное давление указывают исходя из среднего значения в регионе.
Для расходомеров, имеющих функции определения направления потока и отсутствия воды в трубопроводе отдельными выходными сигналами, настраивают соответствующие номера каналов, к которым подключены эти сигналы. В случае, когда признак отсутствия воды поступает на тот же выход расходомера, что и расход, путем изменения длительности импульса (как, например, в расходомерах «Мастерфлоу») – в качестве номера канала признака отсутствия воды указывают тот же ИК, что и для расхода. В параметрах «Полярность» и «Длительность импульса» в этом случае указывают соответствующие характеристики импульса «Пустая труба» в соответствии с описанием алгоритма работы расходомера.
Значения всех настраиваемых параметров либо вводят с клавиатуры в цифровом коде, либо выбирают из списка, как описано в пункте «Изменение параметров». *)
Изменение параметров
Настройку прибора выполняют в режиме «ПАУЗА».**
Для изменения значения нужного параметра устанавливают на него курсор
(негативное изображение строки) клавишами
и
и нажимают
клавишу
.
Значение параметра начинает «мигать». Параметры, позволяющие выбор
значения из предварительно загруженного списка, корректируются путем
выбора нужного значения клавишами
. Параметры,
требующие ввода произвольного значения, редактируются поразрядно. Сначала
выбирают разряд клавишами
, затем
корректируют его значение клавишами
в диапазоне
0…9, знак «–» и далее по кольцу. По окончании коррекции для сохранения
нового значения параметра нажимают клавишу
, для
возврата прежнего значения – клавишу
.
При попытке корректировки параметра, не доступного для изменения, выдается соответствующее сообщение. Во время коррекции значения любого параметра схемы теплоснабжения НЕ ДОПУСКАЕТСЯ отключение питания прибора. Эти действия могут привести к искажению информации и отказу прибора, для устранения которого может потребоваться ремонт на предприятии-изготовителе.
В таблице 4.5 приведены настройки на примере схемы теплоснабжения 2.3.2 *)
Схема 2.3.2
| 2.3.2 |  |
Зима: Qпотр = Qот + Qут.от; Qпотр гвс* = Qгвс – Qцирк *- учтено в Qпотр |
| Лето: Qпотр = Qгвс – Qцирк |
В графе «Значения» приведены диапазоны задаваемых значений, варианты значений параметра из списка либо типовое значение для этого параметра.
Таблица 4.5 – Структура меню «Настройки»
| Название параметра | Описание | Значения |
|---|---|---|
| Общие | ||
| Дата | Текущая дата | 11.12.2019 |
| Время | Текущее время | 13:36:06 |
| Расч. час | Время окончания суточных и месячных интервалов архивирования | 00…23 |
| Рас. сутки | Дата окончания месячных интервалов архивирования | 01…31 |
| Режим работы | Переключает режим работы (Работа или Пауза) | Работа/Пауза |
| Перевод зим/лет | Включает перевод часов на зимнее и летнее время | нет/да |
| Ед. измерения Q | Единицы измерения тепловой энергии | МДж/Гкал |
| Ед. измер датч Р | Единицы измерения датчика давления | МПа/кгс/см2 |
| Атм. Р, МПа | Атмосферное давление в МПа (константа для расчетов) | 0,10 |
| ВПИ датчика Р | ВПИ всех подключенных датчиков давления в выбранных ранее единицах измерения датчика | 0,6…2,5(6…25) |
| К.т. датч Р, % | Класс точности подключенных датчиков давления | 0,25/0,5/1,0 |
| НСХ датч Т | НСХ всех подключенных ТС (ТСП-100 или Pt-100) | 1,385/1,391 |
| Min t вод, °С | Нижний предел измерений температуры воды | 0,00..180,00 |
| Mах t вод, °С | Верхний предел измерений температуры воды | 0,00..180,00 |
| Режим просмотра | Определяет видимость параметров на дисплее по сезону | Зима/Лето |
| Параметры связи | ||
| Скорость обмена | Скорость обмена по интерфейсам RS-485 и USB, Бод | 1200…9600 |
| Сетевой номер | Задают разными при объединении приборов в одну сеть | 1 |
| Очистка | ||
| Архив измер | Команда очистки архива измерений | нет/да |
| Архив событий | Команда очистки архивов предупреждений и НС | нет/да |
| Интегралы | Команда очистки всех накопленных значений V, G, T | нет/да |
| Сброс настроек | Установка исходных значений параметров настройки | нет/да |
| tхи | ||
| № канала | № ИК температуры холодного источника | 0…5 |
| Замена, °С | Константа замены при отсутствии датчика, °С | 0,00…20,00 |
| Рхи | ||
| № канала | № ИК давления холодного источника | 0…5 |
| Замена, МПа | Константа замены при отсутствии датчика, МПа | 0,00…2,50 |
| Vпод | ||
| № ИК расхода | № ИК расходомера на подающем трубопроводе ТС | 0…6 |
| Вес имп, м3 | Вес импульса расходомера согласно паспорту | 0,010 |
| Замена, м3/ч | Константа замены при обрыве и выходе за пределы, м3/ч | 0,100 |
| Min предел | Нижний предел измерений расходомера, м3/ч | 0,000 |
| Mах предел | Верхний предел измерений расходомера, м3/ч | 0,000 |
| № ИК реверса | № ИК датчика (сигнала) направления потока | 0…6 |
| Полярность | Состояние входа при обратном направления потока | 0 / 1 |
| № ИК нет воды | № ИК отсутствия воды в подающем трубопроводе ТС | 0…6 |
| Полярность | Состояние входа при отсутствии воды в трубопроводе | 0 / 1 |
| Длина имп, с | Длина импульса при отсутствии воды в трубопроводе | 1…255 |
| Vобр | ||
| № ИК расхода | № ИК расходомера на обратном трубопроводе ТС | 0…6 |
| Вес имп, м3 | Вес импульса расходомера согласно паспорту | 0,010 |
| Замена, м3/ч | Константа замены при обрыве и выходе за пределы, м3/ч | 0,100 |
| Min предел | Нижний предел измерений расходомера, м3/ч | 0,000 |
| Mах предел | Верхний предел измерений расходомера, м3/ч | 0,000 |
| № ИК реверса | № ИК датчика (сигнала) направления потока | 0…6 |
| Полярность | Состояние входа при обратном направления потока | 0 / 1 |
| № ИК нет воды | № ИК отсутствия воды в обратном трубопроводе ТС | 0…6 |
| Полярность | Состояние входа при отсутствии воды в трубопроводе | 0 / 1 |
| Длина имп, с | Длина импульса при отсутствии воды в трубопроводе | 1…255 |
| Vпод гвс | ||
| № ИК расхода | № ИК расходомера на подающем трубопроводе ГВС | 0…6 |
| Вес имп, м3 | Вес импульса расходомера согласно паспорту | 0,010 |
| Замена, м3/ч | Константа замены при обрыве и выходе за пределы, м3/ч | 0,100 |
| Min предел | Нижний предел измерений расходомера, м3/ч | 0,000 |
| Mах предел | Верхний предел измерений расходомера, м3/ч | 0,000 |
| № ИК реверса | № ИК датчика (сигнала) направления потока | 0…6 |
| Полярность | Состояние входа при обратном направления потока | 0 / 1 |
| № ИК нет воды | № ИК отсутствия воды в подающем трубопроводе ГВС | 0…6 |
| Полярность | Состояние входа при отсутствии воды в трубопроводе | 0 / 1 |
| Длина имп, с | Длина импульса при отсутствии воды в трубопроводе | 1…255 |
| Vцирк гвс | ||
| № ИК расхода | № ИК расходомера на трубопроводе циркуляции ГВС | 0…6 |
| Вес имп, м3 | Вес импульса расходомера согласно паспорту | 0,010 |
| Замена, м3/ч | Константа замены при обрыве и выходе за пределы, м3/ч | 0,100 |
| Min предел | Нижний предел измерений расходомера, м3/ч | 0,000 |
| Mах предел | Верхний предел измерений расходомера, м3/ч | 0,000 |
| № ИК реверса | № ИК датчика (сигнала) направления потока | 0…6 |
| Полярность | Состояние входа при обратном направления потока | 0 / 1 |
| № ИК нет воды | № ИК отсутствия воды в трубопроводе циркуляции ГВС | 0…6 |
| Полярность | Состояние входа при отсутствии воды в трубопроводе | 0 / 1 |
| Длина имп, с | Длина импульса при отсутствии воды в трубопроводе | 1…255 |
| t под | ||
| № канала | № ИК датчика ТСП на подающем трубопроводе ТС | 0…5 |
| Замена, °С | Константа замены при обрыве и выходе за пределы, °С | 0,00..180,00 |
| t обр | ||
| № канала | № ИК датчика ТСП на обратном трубопроводе ТС | 0…5 |
| Замена, °С | Константа замены при обрыве и выходе за пределы, °С | 0,00..180,00 |
| t под гвс | ||
| № канала | № ИК датчика ТСП на подающем трубопроводе ГВС | 0…5 |
| Замена, °С | Константа замены при обрыве и выходе за пределы, °С | 0,00..180,00 |
| t цирк гвс | ||
| № канала | № ИК датчика ТСП на трубопроводе циркуляции ГВС | 0…5 |
| Замена, °С | Константа замены при обрыве и выходе за пределы, °С | 0,00..180,00 |
| ∆t от | ||
| Нижний предел | НПИ разности температур на вводе из теплосети | 3,00 |
| ∆t гвс | ||
| Нижний предел | НПИ ∆t в подающем трубопроводе ГВС и циркуляции | 3,00 |
| Р под | ||
| № канала | № ИК датчика давления подающем трубопроводе ТС | 0…5 |
| Замена, МПа | Константа замены при обрыве и выходе за пределы, МПа | 0,00…2,50 |
| Р обр | ||
| № канала | № ИК датчика давления в обратном трубопроводе ТС | 0…5 |
| Замена, МПа | Константа замены при обрыве и выходе за пределы, МПа | 0,00…2,50 |
| Р под гвс | ||
| № канала | № ИК датчика давления на подаче ГВС | 0…5 |
| Замена, МПа | Константа замены при обрыве и выходе за пределы, МПа | 0,00…2,50 |
| Р цирк гвс | ||
| № канала | № ИК датчика давления в циркуляции ГВС | 0…5 |
| Замена, МПа | Константа замены при обрыве и выходе за пределы, МПа | 0,00…2,50 |
| t воздух | ||
| № канала | № ИК датчика температуры воздуха (или 0, если его нет) | 0…5 |
| Замена, °С | Константа замены при отсутствии датчика, °С | -50,00..50,00 |
| Нештатн ситуации зима (является ли событие нештатной ситуацией для зимы) | ||
| Gпод за min | Выход за НПИ расхода в подающем трубопроводе ТС | нет/да |
| Gпод за min | Выход за НПИ расхода в подающем трубопроводе ТС | нет/да |
| Gпод за max | Выход за ВПИ расхода в подающем трубопроводе ТС | нет/да |
| Gобр за min | Выход за НПИ расхода в обратном трубопроводе ТС | нет/да |
| Gобр за max | Выход за ВПИ расхода в обратном трубопроводе ТС | нет/да |
| Gпод гвс за min | Выход за НПИ расхода в подающем трубопроводе ГВС | нет/да |
| Gпод гвс за max | Выход за ВПИ расхода в подающем трубопроводе ГВС | нет/да |
| Gцир гвс за min | Выход за НПИ расхода в трубопроводе циркуляции | нет/да |
| Gцир гвс за max | Выход за ВПИ расхода в трубопроводе циркуляции | нет/да |
| Рпод за предел | Выход за ПИ давления в подающем трубопроводе ТС | нет/да |
| Робр за предел | Выход за ПИ давления в обратном трубопроводе ТС | нет/да |
| Ргвс за предел | Выход за ПИ давления в подающем трубопроводе ГВС | нет/да |
| Рцир за предел | Выход за ПИ давления в трубопроводе циркуляции | нет/да |
| tпод за предел | Выход за пределы температуры на подаче из ТС | нет/да |
| tобр за предел | Выход за пределы температуры на возврате в ТС | нет/да |
| tгвс за предел | Выход за пределы температуры подачи ГВС | нет/да |
| tцир за предел | Выход за пределы температуры циркуляции ГВС | нет/да |
| ∆tтс за min | Выход за НПИ разности температур на вводе из ТС | нет/да |
| ∆tгвс за min | Выход за НПИ разности температур в контуре ГВС | нет/да |
| Нет воды в под | Нет теплоносителя в подающем трубопроводе ТС | нет/да |
| Реверс в под | Реверс теплоносителя в подающем трубопроводе ТС | нет/да |
| Нет воды в обр | Нет теплоносителя в обратном трубопроводе ТС | нет/да |
| Реверс в обр | Реверс теплоносителя в обратном трубопроводе ТС | нет/да |
| Нет воды в гвс | Нет теплоносителя в подающем трубопроводе ГВС | нет/да |
| Реверс в гвс | Реверс теплоносителя в подающем трубопроводе ГВС | нет/да |
| Нет воды в цирк | Нет теплоносителя в трубопроводе циркуляции ГВС | нет/да |
| Реверс в цирк | Реверс теплоносителя в трубопроводе циркуляции ГВС | нет/да |
| Отключен/пауза | Отсутствие питания или режим «Пауза» | да |
| Отказ вычислит | Отказ вычислителя по результатам самодиагностики | да |
| Нештатн ситуации лето + (является ли событие нештатной ситуацией для лета) | ||
| Предупреждения+ (вызывает ли событие предупреждение) | ||
| Отказ счета Q зима + (вызывает ли событие остановку счета ТЭ зимой) | ||
| Отказ счета Q лето + (вызывает ли событие остановку счета ТЭ летом) | ||
# Чтение данных
Раздел меню «Чтение данных» позволяет скачивать данные с прибора на Flash-диск. Для скачивания данных подключают Flash-диск и выбирают в меню пункт «Чтение на Flash». На диск скачиваются все имеющиеся в приборе архивные данные, это может занять несколько минут. По завершению операции на экране выводится сообщение «Чтение данных завершено». Во время чтения данных на диск другие операции с прибором заблокированы. Чтение данных может быть прервано в любой момент нажатием клавиши .
Примечание
Функция чтения данных на Flash-диск присутствует не во всех версиях ПО тепловычислителей ТБК-100. В случае отсутствия этой функции вход в пункт меню «Чтение данных» заблокирован.
Таблица 4.6 – Структура меню «Чтение данных»
| Чтение на Flash | |
| Старт | Команда записи на диск (если вставлен диск) |
| Полоса времени | Общее и оставшееся время записи |
| Готово/ошибка | Сообщение о результатах записи |
| Прервать | |
| Подтверждение | Подтверждение прерывания записи |
| Чтение прервано | Результат прерывания записи |
# Служебные
Раздел меню «Служебные» содержит результаты измерений значений сопротивления, разности сопротивлений, силы тока, периода и количества импульсов на всех ИК, результаты промежуточных вычислений, самоконтроля, а также другую информацию, которая может применяться для оценки правильности работы ТБК-100 в процессе эксплуатации, при поверке, настройке и ремонтно-профилактических работах. Все данные объединены в группы по измерительным каналам и функциональному назначению.
Параметры градуировки служат для цифровой градуировки характеристик измерительной схемы прибора при его производстве и ремонте, в частности, они компенсируют разброс номиналов применяемых электронных компонентов. Пользователю эти параметры доступны только для чтения и выведены в раздел меню «Служебные» для контроля защиты от несанкционированного доступа. Значения параметров градуировки заносятся в паспорт прибора при выпуске с предприятия-изготовителя и могут быть сверены контролирующими органами в эксплуатации. Изменить значения параметров градуировки можно только при ремонте прибора на предприятии-изготовителе или в авторизованных сервисных центрах. В этом случае новые значения параметров градуировки заносят в акт ремонта для возможности сверки контролирующими органами.
Структура меню «Служебные» приведена в таблице 4.7. Клавишами или выбираем необходимую группу параметров и клавишей раскрываем список параметров группы с их текущими значениями и единицами измерения.
Значения измеренных параметров изменяются на дисплее с частотой 1 раз в цикл (1 с). При резком изменении входных сигналов на ИК давления и температуры (например, при поверке или испытаниях) следует учитывать цифровую фильтрацию (см. 2.3.2.3, 2.3.3.3), сглаживающую обновление измеренных значений.
2.3.2.3, 2.3.3.3
Для сглаживания шумов и случайных выбросов выполняется цифровая фильтрация по нескольким измерениям.
Таблица 4.7 – Структура меню «Служебные»
| ИК температуры | |
| R1, Ом | Измеренное значение сопротивления на ИК Т1 |
| R2, Ом | Измеренное значение сопротивления на ИК Т2 |
| R3, Ом | Измеренное значение сопротивления на ИК Т3 |
| R4, Ом | Измеренное значение сопротивления на ИК Т4 |
| R5, Ом | Измеренное значение сопротивления на ИК Т5 |
| ИК разность температ | |
| ∆R(1-2) Ом | Измеренное значение разности сопротивления между ИК Т1 и Т2 |
| ∆R(1-3) Ом | Измеренное значение разности сопротивления между ИК Т1 и Т3 |
| ∆R(1-4) Ом | Измеренное значение разности сопротивления между ИК Т1 и Т4 |
| ∆R(1-5) Ом | Измеренное значение разности сопротивления между ИК Т1 и Т5 |
| ∆R(2-3) Ом | Измеренное значение разности сопротивления между ИК Т2 и Т3 |
| ∆R(2-4) Ом | Измеренное значение разности сопротивления между ИК Т2 и Т4 |
| ∆R(2-5) Ом | Измеренное значение разности сопротивления между ИК Т2 и Т5 |
| ∆R(3-4) Ом | Измеренное значение разности сопротивления между ИК Т3 и Т4 |
| ∆R(3-5) Ом | Измеренное значение разности сопротивления между ИК Т3 и Т5 |
| ∆R(4-5) Ом | Измеренное значение разности сопротивления между ИК Т4 и Т5 |
| ИК давления | |
| J1, мА | Измеренное значение силы тока на ИК P1 |
| J2, мА | Измеренное значение силы тока на ИК P2 |
| J3, мА | Измеренное значение силы тока на ИК P3 |
| J4, мА | Измеренное значение силы тока на ИК P4 |
| J5, мА | Измеренное значение силы тока на ИК P5 |
| ИК расхода | |
| Т1, мс | Измеренное значение периода импульсов на ИК V1 |
| Т2, мс | Измеренное значение периода импульсов на ИК V2 |
| Т3, мс | Измеренное значение периода импульсов на ИК V3 |
| Т4, мс | Измеренное значение периода импульсов на ИК V4 |
| Т5, мс | Измеренное значение периода импульсов на ИК V5 |
| Т6, мс | Измеренное значение периода импульсов на ИК V6 |
| N1, шт | Общее количество импульсов с момента очистки на ИК V1 |
| N2, шт | Общее количество импульсов с момента очистки на ИК V2 |
| N3, шт | Общее количество импульсов с момента очистки на ИК V3 |
| N4, шт | Общее количество импульсов с момента очистки на ИК V4 |
| N5, шт | Общее количество импульсов с момента очистки на ИК V5 |
| N6, шт | Общее количество импульсов с момента очистки на ИК V6 |
| Вход 1 | Текущее состояние замкнуто/разомкнуто на ИК V1 |
| Вход 2 | Текущее состояние замкнуто/разомкнуто на ИК V2 |
| Вход 3 | Текущее состояние замкнуто/разомкнуто на ИК V3 |
| Вход 4 | Текущее состояние замкнуто/разомкнуто на ИК V4 |
| Вход 5 | Текущее состояние замкнуто/разомкнуто на ИК V5 |
| Вход 6 | Текущее состояние замкнуто/разомкнуто на ИК V6 |
| Параметры градуировки | |
| Rопор, Ом | Опорное сопротивление АЦП при измерении сопротивлений |
| Uопор, мВ | Опорное напряжение АЦП при измерении силы тока |
| Смещ кан Т1, Ом | Смещение ИК сопротивления Т1 |
| Смещ кан Т2, Ом | Смещение ИК сопротивления Т2 |
| Смещ кан Т3, Ом | Смещение ИК сопротивления Т3 |
| Смещ кан Т4, Ом | Смещение ИК сопротивления Т4 |
| Смещ кан Т5, Ом | Смещение ИК сопротивления Т5 |
| Смещ кан Р1, мВ | Смещение ИК силы тока Р1 |
| Смещ кан Р2, мВ | Смещение ИК силы тока Р2 |
| Смещ кан Р3, мВ | Смещение ИК силы тока Р3 |
| Смещ кан Р4, мВ | Смещение ИК силы тока Р4 |
| Смещ кан Р5, мВ | Смещение ИК силы тока Р5 |
| Вх R кан Р1, Ом | Входное сопротивление ИК силы тока Р1 |
| Вх R кан Р2, Ом | Входное сопротивление ИК силы тока Р2 |
| Вх R кан Р3, Ом | Входное сопротивление ИК силы тока Р3 |
| Вх R кан Р4, Ом | Входное сопротивление ИК силы тока Р4 |
| Вх R кан Р5, Ом | Входное сопротивление ИК силы тока Р5 |
| Поправ кварца | Поправка частоты кварцевого резонатора для ИК V1… V6 |
| Отказы вычислителя | |
| (Список) | Список отказов вычислителя (детализация) |
