Подготовка прибора к использованию

Подключение

ТБК-100 устанавливают в монтажном шкафу на DIN-рейку.

Подключение источника питания, измерительных преобразователей и интер-фейса осуществляется к промаркированным разъемным клеммам под винт для удобства демонтажа в процессе отладки системы и при периодической повер-ке. Для монтажа рекомендуется применять кабель типа МКЭШ по ГОСТ 10348-80 (или аналогичный) с необходимым числом жил сечением не менее 0,35мм2.

Питание ТБК-100 выполняется подключением внешнего источника постоян-ного тока к клеммам «⎓24В». Питание должно подключаться только после за-вершения монтажа всех остальных цепей. В электрооборудование здания дол-жен входить выключатель или автомат защиты, устанавливаемый в монтаж-ном шкафу вблизи ТБК-100 и его источника питания, имеющий маркировку как отключающее устройство. Монтаж и демонтаж ТБК-100 и его внешних цепей следует проводить при отключенном электропитании самого прибора и подключенных к нему расходомеров.

Подключение интерфейса RS-485 производится к порту USB компьютера с помощью адаптера USB – RS-485 с соблюдением полярности (цепи «А» и «В»).

Внимание!

Топология магистрали должна удовлетворять схеме типа «Общая шина». На двух приборах, находящихся на противоположных концах магистрали, необ-ходимо замкнуть перемычку «TRM», расположенную рядом с клеммами RS-485 (установить «джампер»), на всех остальных приборах, подключенных к этой магистрали, перемычки должны быть обязательно удалены. Нормальная работа системы обмена данными по магистрали, построенной по топологиям типа «Звезда», «Куст» и др. не гарантируется.

Подключение ИП (Измерительный преобразователь)

Подключение ИП температуры типа ТСП производится к клеммам ИК темпе-ратуры с маркировкой «Тi», где i – номер ИК. Подключение выполняют толь-ко по четырехпроводной схеме в соответствии со схемой, приведенной на ри-сунке 3.1. Соединение токовых и потенциальных цепей выполняют непосред-ственно в точке подключения к ИП. Для подключения рекомендуется исполь-зовать четырехжильный экранированный кабель с сечением жилы не менее 0,35мм2, длина кабеля не должна превышать 300 м. Экраны всех кабелей должны быть соединены с шиной заземления в одной точке со стороны ТБК-100 как можно ближе к источнику питания.

К сведению

Показания прибора по измеренному значению сопротивления на каждом не подключенном канале может быть произвольным в диапазоне от 0 до верхне-го предела измерений АЦП (около 200 Ом). Это не является неисправностью.

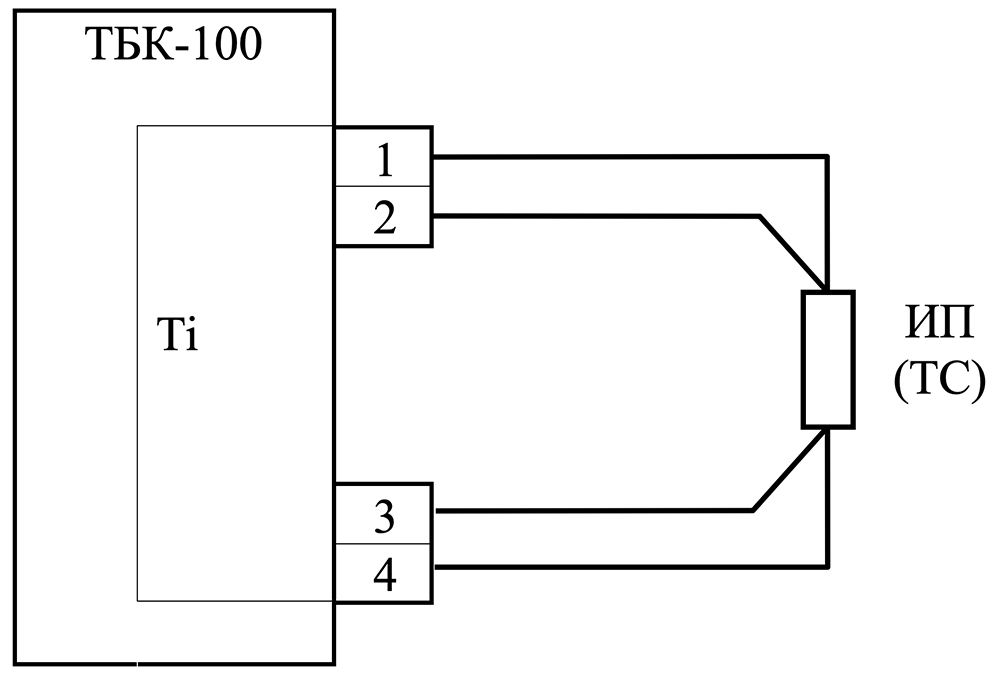

Схема подключения ИП температуры типа ТСП. i – номер канала, ИП – измерительный преобразователь температуры.

Подключение ИП давления с выходом 4-20 мА выполняют к ИК давления с маркировкой «Pi» , где i – номер ИК, по двухпроводной схеме, приведенной на рисунке 3.2. Для подключения рекомендуется использовать двухжильный экранированный кабель с сечением жилы не менее 0,35мм2. Длина кабеля не должна превышать 300 м. Экраны всех кабелей должны быть соединены с ши-ной заземления в одной точке со стороны ТБК-100 как можно ближе к источнику питания.

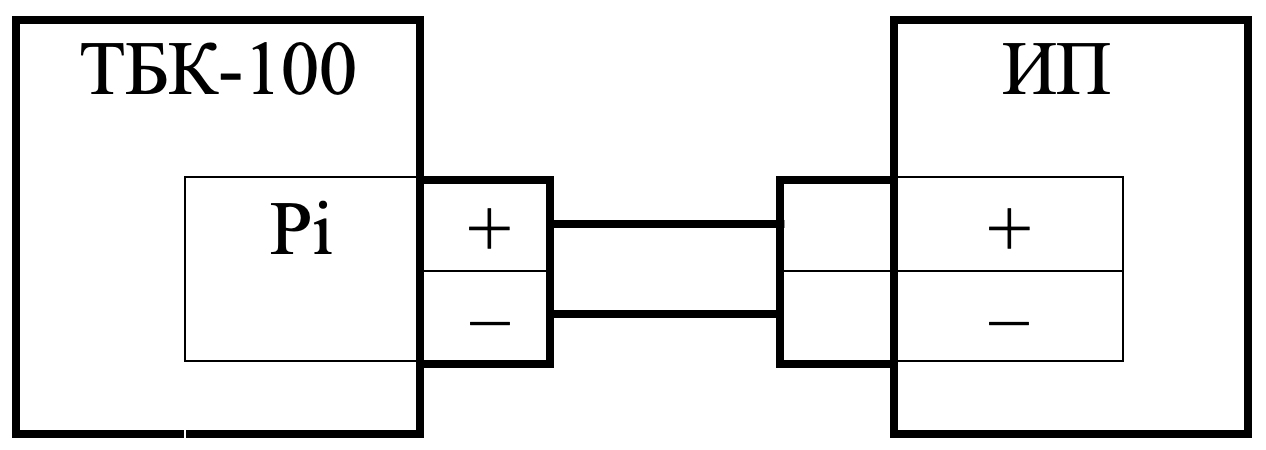

Схема подключения ИП давления с выходом 4-20 мА. i – номер канала, ИП – измерительный преобразователь давления.

Примечание

Питание измерительной цепи датчика давления осуществляется от встроенно-го в ТБК-100 стабилизированного источника питания напряжением 24В ± 0,5%. Дополнительного источника питания для датчиков давления не требуется.

Запрещается!

Использовать встроенный источник питания ИК давления для иных целей, кроме питания датчиков давления.

Подключение расходомеров и счетчиков воды с пассивными числоимпульс-ными выходными сигналами (оптопара, геркон и т.д.), рассчитанными на напряжение до 24В и силу тока до 10 мА, выполняют к ИК расхода, имеющи-ми маркировку «Vi», где i – номер ИК, по двухпроводной схеме, приведенной на рисунке 3.3, с соблюдением полярности.

Все ИК расхода гальванически связаны между собой (соединены по «–»), но гальванически изолированы от остальных цепей прибора.

Для подключения рекомендуется использовать двухжильный экраниро-ванный кабель с сечением жилы не менее 0,35мм2. Допускается выполнять подключение многожильным экранированным кабелем, располагая сигнальные линии совместно с другими измерительными цепями. Протяженность линий связи в этом случае не должна превышать 300 м.

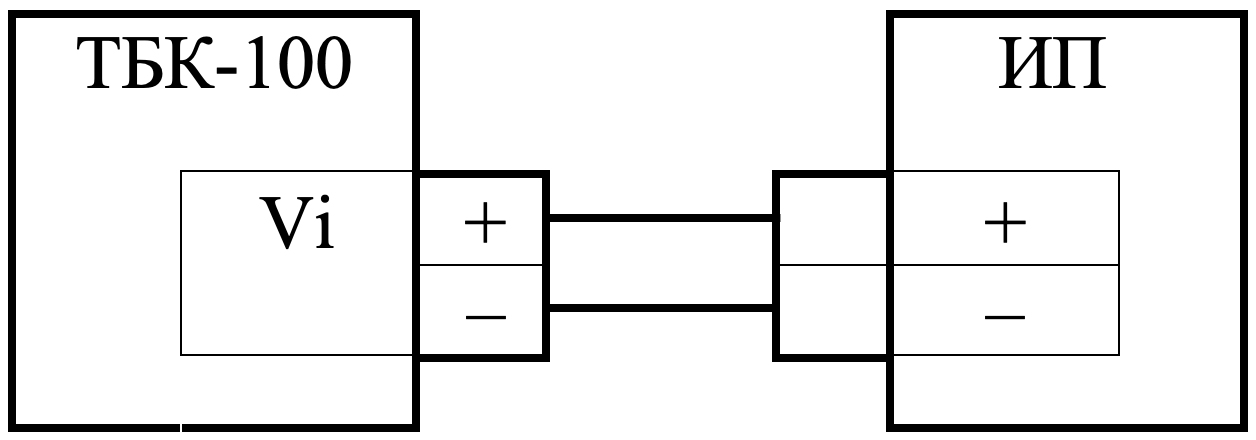

Схема подключения расходомера (счетчика). i – номер канала, ИП – расходомер (счетчик воды).

Выбор и настройка схемы теплоснабжения

Все типовые схемы теплоснабжения уже предварительно загружены в память прибора и настроены на наиболее популярные для этих схем типы и пределы измерений первичных ИП. Альбом доступных типовых схем приведен в Приложении Б. Состав схем теплоснабжения может дополняться по предложениям потребителей в процессе серийного производства. Актуальный набор схем доступен в составе ЭД, опубликованной на сайте предприятия-изготовителя. Для обновления набора схем теплоснабжения в ранее изготовленном приборе достаточно обновить его ПО на предприятии-изготовителе или в авторизованном сервисном центре.

Настройку прибора на конкретный технологический объект выполняют в два этапа:

1. Выбор схемы теплоснабжения из перечня схем, загруженных в прибор;
2. Корректировка параметров ИП и системы контроля нештатных ситуаций для выбранной схемы теплоснабжения в соответствии с конкретным применением.

Внимание

Для корректировки схемы теплоснабжения и ее параметров необходимо перевести прибор в режим «ПАУЗА» и снять защиту путем нажатия на кнопку «Доступ» (см. 2.3.8). Если на кнопку установлена пломба, следует предварительно согласовать ее вскрытие с организацией, выполнившей пломбирование.

Допускается

Коррекция часов тепловычислителя без вскрытия пломбы в пределах допускаемой погрешности измерения времени.

Выбор схемы теплоснабжения выполняют с лицевой панели прибора в окне «заставка». Окно появляется при включении питания, а также из любого пункта меню после нескольких нажатий клавиши . По истечении 5 секунд при отсутствии нажатий клавиши окно «Заставка» закрывается и осуществляется автоматический переход к следующему окну «Рабочий стол». В течение этих 5 секунд после открытия окна однократно нажимают клавишу для входа в режим выбора схемы теплоснабжения. При закрытом доступе (см. 3.2.2) выдается соответствующее сообщение.

Выбор номера схемы выполняют путем перелистывания перечня схем клавишами и по порядку номеров. При этом в нижней части окна доступно краткое описание выбираемой схемы.

Рекомендуем

Определиться со схемой заранее с использованием альбома схем с их подробным описанием, а в окне просто выбрать ее по номеру.

Внимание!

При изменении схемы теплоснабжения выполняется полная очистка накопленных данных, в том числе, архивов измерений, предупреждений и нештатных ситуаций. При этом на дисплее выдается соответствующее сообщение. Изменение схемы, при необходимости, на этом этапе может быть отменено клавишей

Вторым этапом последовательно проверяют значения всех параметров схемы теплоснабжения и, при необходимости, корректируют их через пункт меню «Настройка» в соответствии с интуитивно понятным деревом параметров.

При изменении схемы теплоснабжения всем параметрам присваиваются значения по умолчанию, установленные на предприятии-изготовителе. Кроме того, при необходимости, сброс всех параметров настройки на исходные значения может быть выполнен через пункт меню «Очистка».

Переход между уровнями дерева параметров осуществляется клавишами и , перелистывание списка параметров в окне на одном уровне дерева параметров – клавишами и

Внимание!

Настройку прибора выполняют в режиме «ПАУЗА».

Изменение параметров

Для изменения значения нужного параметра устанавливают на него курсор (негативное изображение строки) клавишами и и нажимают клавишу . Значение параметра начинает «мигать».

Параметры, позволяющие выбор значения из предварительно загруженного списка, корректируются путем выбора нужного значения клавишами .

Параметры, требующие ввода произвольного значения, редактируются поразрядно. Сначала выбирают разряд клавишами , затем корректируют его значение клавишами в диапазоне 0…9, знак «–» и далее по кольцу.

По окончании коррекции для сохранения нового значения параметра нажимают клавишу , для возврата прежнего значения – клавишу .

При попытке корректировки параметра, не доступного для изменения, выдается соответствующее сообщение.

Осторожно

Во время коррекции значения любого параметра схемы теплоснабжения НЕ ДОПУСКАЕТСЯ отключение питания прибора. Эти действия могут привести к искажению информации и отказу прибора, для устранения которого может потребоваться ремонт на предприятии-изготовителе.

Перед первым запуском прибора в эксплуатацию необходимо выполнить очистку значений всех накопительных параметров, счетчиков времени и очистку архивов. Очистку выполняют в режиме «ПАУЗА» в окне пункта меню «Очистка». Перед вводом прибора в эксплуатацию, его переводят в режим «РАБОТА».

Внимание

После перевода часов назад на предыдущий час и более требуется ОБЯЗАТЕЛЬНО выполнить очистку архивов измерений.

Пломбирование для защиты от несанкционированного доступа выполняют по завершению всех процедур настройки и пуска прибора при приемке узла учета тепловой энергии в эксплуатацию.

Значения параметров настройки могут быть считаны через интерфейс RS-485 или USB с целью формирования карты программирования ТБК-100.
